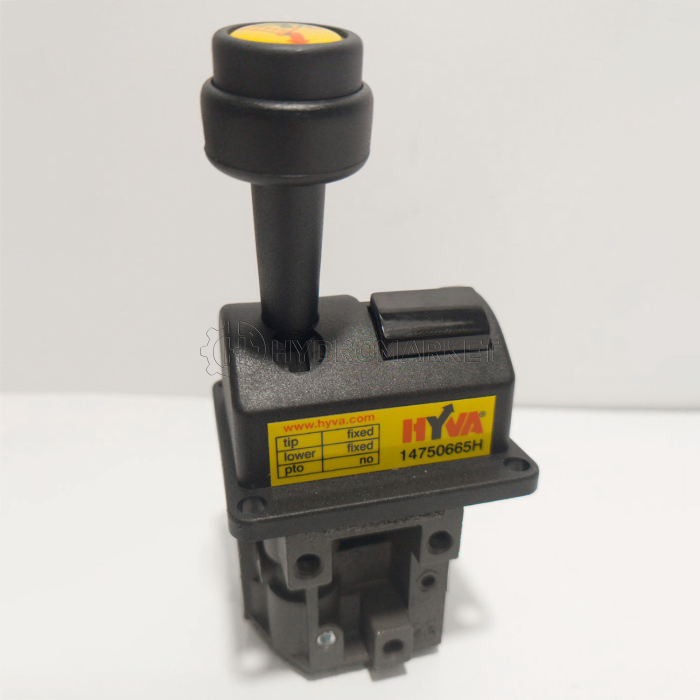

Джойстик 3 позиции (без кнопки включения КОМ) HYVA 14750665H

Пневматический джойстик управления Hyva 14750665H (1 секция)

Джойстик Hyva TIP CONTROL-AIR-TF/LF позволяет управлять гидрораспределительным клапаном гидравлической системы, регулируя поднятие и опускание кузова самосвала. Также можно осуществить остановку кузова в нужной позиции, что полезно для разгрузки на определенные участки или в случае аварийной ситуации. Пневматическая система управления предназначена для накопления, контроля и использования сжатого воздуха для управления компонентами гидросистемы самосвала.

Рекомендации по использованию

• При использовании совместимого гидравлического клапана с пропорциональным опусканием скорость опускания кузова можно регулировать пропорциональным движением пневматического рычага управления.
• Функции пневматического управления Hyva четко указаны на типовой табличке.
• Убедитесь, что подаваемый воздух сухой.

Основные параметры

• Код продукта: 14750650H
• Макс. пневматическое давление: 12 Бар
• Мин. пневматическое давление: 5 Бар
• Макс. температура: 80 °C
• Мин. температура: -40 °C
• Подключения: 6 мм трубка
• Отверстия для монтажа: M6
• Вес: 0,4 кг
• Детальная информация: PDF

1) Вход воздуха; 2) Выход воздуха; 3) Подключение опускания (к гидрораспределителю подъема кузова); 4) Подключение перекидывания (к гидрораспределителю подъема кузова)
