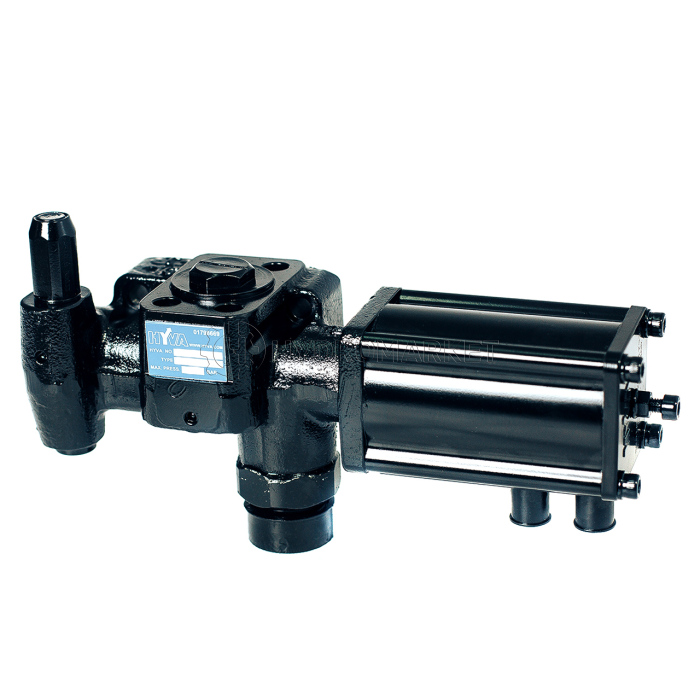

Гидравлический клапан на самосвал HYVA 14767263 (150 л/мин, 135 бар, Ø1")

Гидрораспределитель для самосвала Hyva 14767263 (135 бар, 150 л/мин, 1")

Клапан-гидрораспределитель Hyva HT-TNK/SAE-1150-135-P1 серии HT 1150 предназначен для работы в гидравлических системах с максимальным расходом масла до 150 л/мин и рабочим давлением до 135 бар. Регулировка максимального давления осуществляется с помощью картриджа с фиксированным значением. Подключения выполнены в стандарте G 1" для насоса, G 3/4" для бака и цилиндра, а также пневматический порт диаметром 6 мм.

Благодаря уникальной конструкции, этот клапан может быть установлен как на бак, так и на гидроцилиндр.

Линейка клапанов HT от Hyva, основанная на проверенных технологиях, зарекомендовала себя как наиболее эффективное решение для самосвалов. Эти клапаны играют ключевую роль в безопасности системы и значительно повышают производительность, обеспечивая точный контроль положения кузова. Оптимальны для самосвалов с малой грузоподъемностью и систем, где не требуется высокая скорость потока. Конструкция золотника обеспечивает пропорциональное управление при опускании и регулируемую скорость работы.

Основные параметры

• Макс. пропускная способность: 150 л/мин
• Макс. рабочее давление: 135 бар
• Пневматическое пилотное давление: 6-10 бар
• Вес: 3.7 кг
• Порт для насоса (P): G 1"
• Порт для бака (T): G 3/4"
• Порт для цилиндра (C): G 3/4" - SAE
• Диапазон температуры масла: от -25 до +80 °C
• Диапазон вязкости: мин. 12 мм²/с (сСт), макc. 100 мм²/с (сСт)

Гидравлическая схема

Рекомендации по эксплуатации

• Установите клапан в соответствии с инструкциями по монтажу.
• Используйте правильные переходники в портах, чтобы предотвратить деформацию корпуса.
• Не используйте переходники с конической резьбой.
• Чтобы дополнительно предотвратить деформацию корпуса клапана, поверхность монтажной пластины должна быть совершенно плоской.
• Не приваривайте гидрораспределитель.
• Идеальное давление воздуха для клапана составляет 8 бар.
• Убедитесь, что входящий воздух сухой.
