Гидроцилиндр FE A157-4-06100-011-K1869-HC фронтальный с ухом, 70136406

Фронтальный гидроцилиндр Hyva FE A157-4-06100-011-K1869-HC с проушиной и хромированием (арт. 70146521)

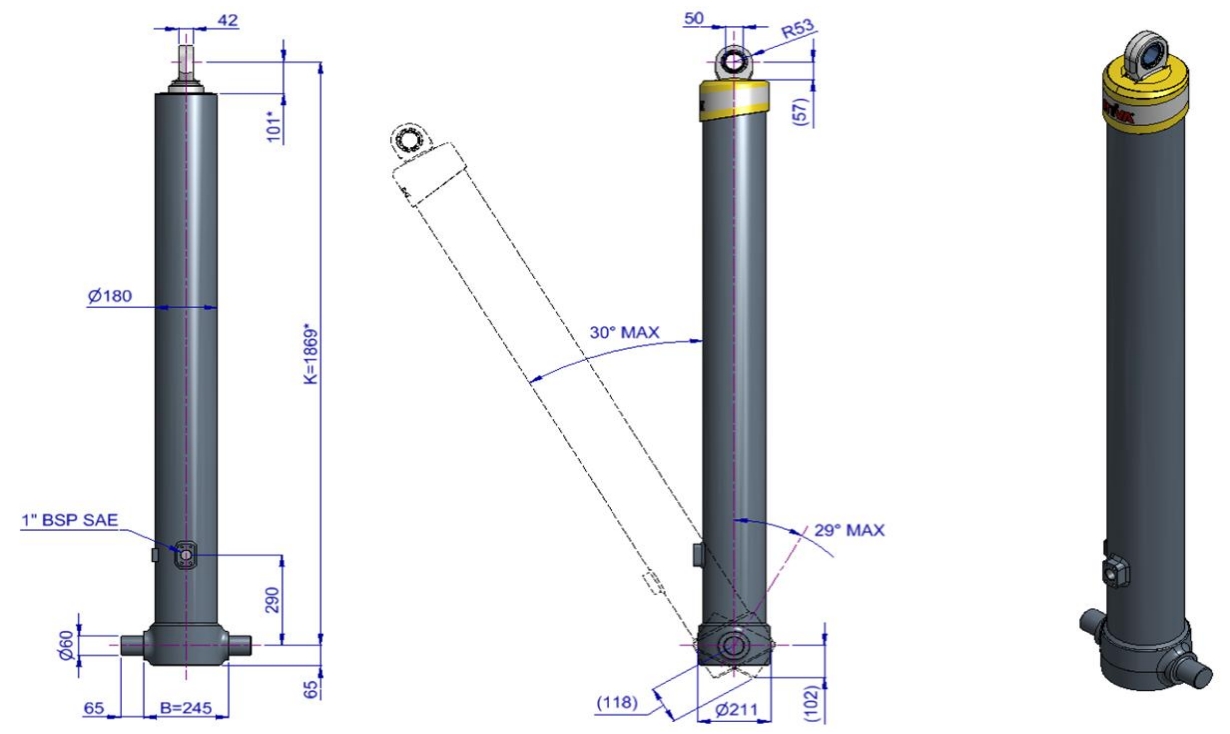

Модель Hyva FE A157-4-06100-011-K1869-HC — это фронтальный гидроцилиндр с проушиной и четырьмя телескопическими штоками. Он рассчитан на подъём грузов массой до 57 тонн при рабочем давлении 170 бар и обеспечивает ход 6100 мм. Эффективный диаметр цилиндра составляет 157 мм, масса — 237 кг.

Гидроцилиндры серии Alpha от Hyva — это передовые решения пятого поколения, созданные специально для самосвальной техники. Они отличаются лёгкой конструкцией, высокой скоростью работы, надёжностью и энергоэффективностью.

Перед отгрузкой каждый цилиндр проходит обязательные испытания с повышенным давлением (на 25% выше рабочего), что гарантирует его прочность и безопасность в эксплуатации. Качество продукции подтверждено международным стандартом ISO 9001.

Характеристики гидроцилиндра Hyva FE A157-4-06100-011-K1869-HC (70146521)

• Артикул: 70146521
• Описание: FE A157-4-06100-011-K1869-HC
• Эффективный диаметр: 157 мм
• Количество штоков: 4
• Общий ход (включая выдвижение): 6100 мм
• Грузоподъемность: 35–57 тонн
• Максимальное рабочее давление: 170 бар
• Рабочий объем: 80 л
• Общий объем: 87 л
• Максимальная нагрузка цилиндра (начало опрокидывания): 345 кН
• Максимальный расход с ограничителем¹: 190 л/мин
• Максимальный расход без ограничителя¹: 162 л/мин
• Максимальный расход с ограничителем¹ при температуре ниже -20°C: 133 л/мин
• Максимальный расход без ограничителя¹ при температуре ниже -20°C: 113 л/мин
• Время опрокидывания с ограничителем¹: 25 сек
• Время опрокидывания без ограничителя¹: 30 сек
• Время опрокидывания с ограничителем¹ при температуре ниже -20°C: 36 сек
• Время опрокидывания без ограничителя¹ при температуре ниже -20°C: 43 сек
• Допустимое время опускания: 25 сек
• Вес: 237 кг
• Хромирование (HC): да

Этот цилиндр является только подъемным устройством. Его не следует использовать в качестве элемента конструкции и не следует подвергать боковым нагрузкам. Опрокидывающий клапан должен иметь сброс давления на отверстии цилиндра, установленный не выше макс. рабочего давления. Убедитесь в максимальной нагрузке на цилиндр. Рабочий диапазон температур составляет от -40°C до +80°C. Максимальная продолжительность выдвижения составляет 0,5 часа (за исключением закаленных ступеней с твердым хромированием). Цилиндр окрашен в черный цвет (RAL9005) с минимальной толщиной покрытия, соответствующей 480-часовому испытанию в нейтральном солевом тумане согласно ISO 9227. ¹ Ограничитель хода цилиндра Hyva.
