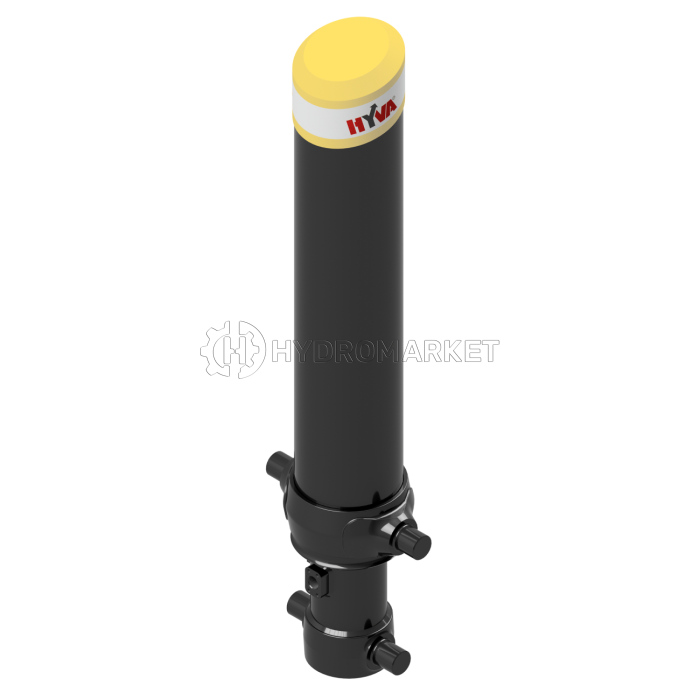

Гидроцилиндр FC A191-5-07025-000-K0343-HD-HC фронтальний с кожухом HYVA, 70517581

Фронтальный гидравлический цилиндр Hyva FC A191-5-07025-000-K0343-HD-HC, хромированный

Этот мощный гидроцилиндр диаметром 191 мм с пятью ступенями предназначен для эксплуатации в различных условиях и способен поднимать грузы весом до 79 тонн при общем ходе 7025 мм. Благодаря максимальному рабочему давлению 250 бар, цилиндр Hyva FC A191-5-07025-000-K0343-HD-HC отличается высокой грузоподъёмностью, что позволяет использовать более компактные решения на самосвальных установках, экономя пространство и снижая общий вес конструкции. Чаще всего он применяется с прямым креплением корпуса и цапфовым типом соединения.

Гидроцилиндры серии Hyva Heavy Duty (HD) Alpha разработаны специально для работы на повышенных скоростях и в экстремально тяжёлых условиях. Конструкция цилиндров HD Alpha имеет увеличенное перекрытие, а стопорные и опорные поверхности оптимизированы для обеспечения максимально высокой скорости подъёма и опускания — до 50% быстрее по сравнению со стандартными моделями.

Характеристики гидроцилиндра Hyva FC A191-5-07025-000-K0343-HD-HC (70517581)

• Артикул: 70517581
• Описание: FC A191-5-07025-000-K0343-HD-HC
• Эффективный диаметр: 191 мм
• Количество штоков: 5
• Общий ход (включая выдвижение): 7025 мм
• Грузоподъемность: 65–79 тонн
• Максимальное рабочее давление: 250 бар
• Рабочий объем: 127 л
• Общий объем: 138 л
• Максимальная нагрузка цилиндра (начало опрокидывания): 345 кН
• Максимальный расход с ограничителем¹: 220 л/мин
• Максимальный расход без ограничителя¹: 190 л/мин
• Максимальный расход с ограничителем¹ при температуре ниже -20°C: 154 л/мин
• Максимальный расход без ограничителя¹ при температуре ниже -20°C: 133 л/мин
• Время опрокидывания с ограничителем¹: 35 сек
• Время опрокидывания без ограничителя¹: 40 сек
• Время опрокидывания с ограничителем¹ при температуре ниже -20°C: 50 сек
• Время опрокидывания без ограничителя¹ при температуре ниже -20°C: 57 сек
• Допустимое время опускания: 28 сек
• Вес: 417 кг
• Хромирование (HC): есть

Этот цилиндр является только подъемным устройством. Его не следует использовать в качестве элемента конструкции и не следует подвергать боковым нагрузкам. Опрокидывающий клапан должен иметь сброс давления на отверстии цилиндра, установленный не выше макс. рабочего давления. Убедитесь в максимальной нагрузке на цилиндр. Рабочий диапазон температур составляет от -40°C до +80°C. Максимальная продолжительность выдвижения составляет 0,5 часа (за исключением закаленных ступеней с твердым хромированием). Цилиндр окрашен в черный цвет (RAL9005) с минимальной толщиной покрытия, соответствующей 480-часовому испытанию в нейтральном солевом тумане согласно ISO 9227. ¹ Ограничитель хода цилиндра Hyva.
