Гидроцилиндр FC A191-5-08130-004-K0343-HD-HC фронтальний с кожухом HYVA, 70517701

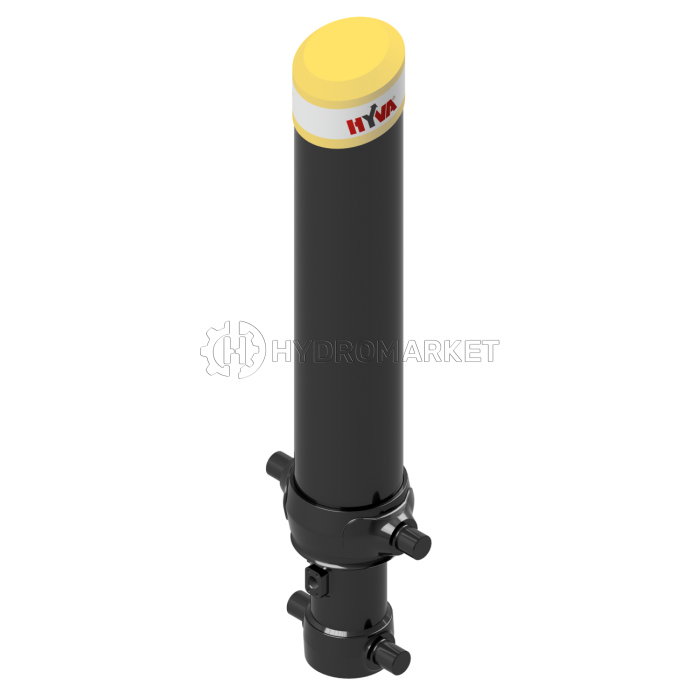

Фронтальный гидроцилиндр Hyva FC A191-5-08130-004-K0343-HD-HC с хромированным покрытием

Этот универсальный гидроцилиндр диаметром 191 мм и с 5 штоками предназначен для различных применений и способен поднимать грузы весом до 79 тонн при общем ходе 8130 мм. Благодаря максимальному рабочему давлению 220 бар, модель Hyva FC A191-5-08130-004-K0343-HD-HC выдерживает значительные нагрузки, что позволяет устанавливать более компактные цилиндры на грузовики, экономя место и снижая общий вес конструкции. Цилиндр подъема кузова серии Alpha в основном используется с прямым креплением корпуса и цапфовым типом установки.

Гидроцилиндры серии Hyva Heavy Duty (HD) Alpha разработаны для работы на высоких скоростях в тяжелых условиях. Благодаря увеличенному перекрытию и специально спроектированным стопорным и подъемным поверхностям они обеспечивают значительно повышенную скорость опрокидывания и опускания кузова — до 50%, что делает их идеальным выбором для тяжелой техники.

Характеристики гидроцилиндра Hyva FC A191-5-08130-004-K0343-HD-HC (70517701)

• Артикул: 70517701
• Описание: FC A191-5-08130-004-K0343-HD-HC
• Эффективный диаметр: 191 мм
• Количество штоков: 5
• Общий ход (включая выдвижение): 8130 мм
• Грузоподъемность: 56–79 тонн
• Максимальное рабочее давление: 220 бар
• Рабочий объем: 148 л
• Общий объем: 160 л
• Максимальная нагрузка цилиндра (начало опрокидывания): 345 кН
• Максимальный расход с ограничителем¹: 220 л/мин
• Максимальный расход без ограничителя¹: 190 л/мин
• Максимальный расход с ограничителем¹ при температуре ниже -20°C: 154 л/мин
• Максимальный расход без ограничителя¹ при температуре ниже -20°C: 133 л/мин
• Время опрокидывания с ограничителем¹: 40 с
• Время опрокидывания без ограничителя¹: 47 с
• Время опрокидывания с ограничителем¹ при температуре ниже -20°C: 57 с
• Время опрокидывания без ограничителя¹ при температуре ниже -20°C: 67 с
• Допустимое время опускания: 32 с
• Вес: 468 кг
• Хромирование (HC): есть

Этот цилиндр является только подъемным устройством. Его не следует использовать в качестве элемента конструкции и не следует подвергать боковым нагрузкам. Опрокидывающий клапан должен иметь сброс давления на отверстии цилиндра, установленный не выше макс. рабочего давления. Убедитесь в максимальной нагрузке на цилиндр. Рабочий диапазон температур составляет от -40°C до +80°C. Максимальная продолжительность выдвижения составляет 0,5 часа (за исключением закаленных ступеней с твердым хромированием). Цилиндр окрашен в черный цвет (RAL9005) с минимальной толщиной покрытия, соответствующей 480-часовому испытанию в нейтральном солевом тумане согласно ISO 9227. ¹ Ограничитель хода цилиндра Hyva.
