Гидроцилиндр FC A191-5-09030-004-K0343-HD-HC фронтальный с кожухом HYVA, 70517991

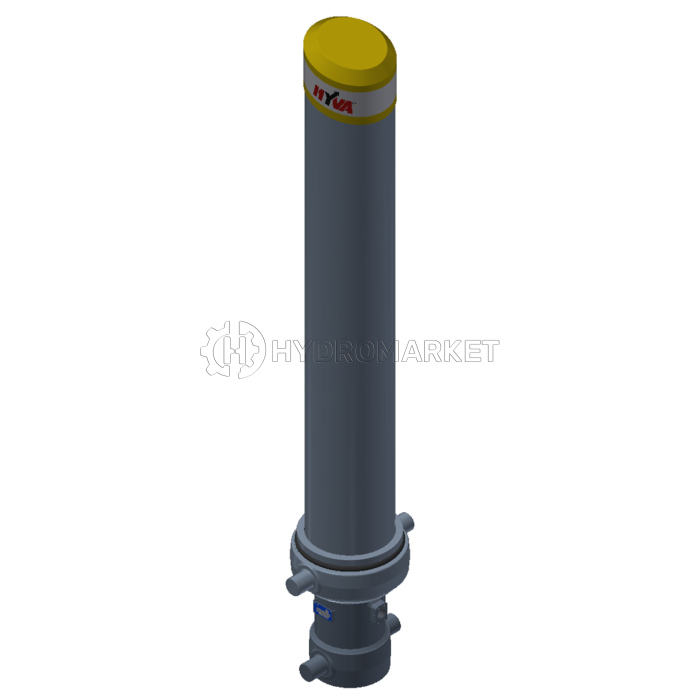

Фронтальный гидравлический цилиндр Hyva FC A191-5-09030-004-K0343-HD-HC (хромированный)

Гидроцилиндр Hyva FC A191-5-09030-004-K0343-HD-HC предназначен для универсального применения и оснащен 5 ступенями штока диаметром 191 мм, что позволяет поднимать грузы массой до 57 тонн при общем ходе 9030 мм. Максимальное рабочее давление 170 бар обеспечивает работу с большими нагрузками, а компактные размеры цилиндра помогают экономить место и снижать вес техники. Модель серии Alpha преимущественно используется с прямым соединением корпуса и цапфовым типом крепления.

Цилиндры серии Hyva Heavy Duty (HD) Alpha разработаны для работы на высоких скоростях в тяжелых условиях. Они имеют увеличенное перекрытие, а стопорные и подъемные поверхности спроектированы так, чтобы обеспечить повышение скорости опрокидывания и опускания кузова до 50% по сравнению со стандартными моделями.

Характеристики гидроцилиндра Hyva FC A191-5-09030-004-K0343-HD-HC (70517991)

• Артикул: 70517991
• Описание: FC A191-5-09030-004-K0343-HD-HC
• Эффективный диаметр: 191 мм
• Количество штоков: 5
• Общий ход (включая выдвижение): 9030 мм
• Грузоподъемность: 43 – 57 тонн
• Максимальное рабочее давление: 170 бар
• Рабочий объем: 164 л
• Общий объем: 177 л
• Максимальная нагрузка цилиндра (начало опрокидывания): 345 кН
• Максимальный расход с ограничителем¹: 220 л/мин
• Максимальный расход без ограничителя¹: 190 л/мин
• Максимальный расход с ограничителем¹ при температуре ниже -20°C: 154 л/мин
• Максимальный расход без ограничителя¹ при температуре ниже -20°C: 133 л/мин
• Время опрокидывания с ограничителем¹: 45 сек
• Время опрокидывания без ограничителя¹: 52 сек
• Время опрокидывания с ограничителем¹ при температуре ниже -20°C: 64 сек
• Время опрокидывания без ограничителя¹ при температуре ниже -20°C: 74 сек
• Допустимое время опускания: 36 сек
• Вес: 511 кг
• Хромирование (HC): есть

Этот цилиндр является только подъемным устройством. Его не следует использовать в качестве элемента конструкции и не следует подвергать боковым нагрузкам. Опрокидывающий клапан должен иметь сброс давления на отверстии цилиндра, установленный не выше макс. рабочего давления. Убедитесь в максимальной нагрузке на цилиндр. Рабочий диапазон температур составляет от -40°C до +80°C. Максимальная продолжительность выдвижения составляет 0,5 часа (за исключением закаленных ступеней с твердым хромированием). Цилиндр окрашен в черный цвет (RAL9005) с минимальной толщиной покрытия, соответствующей 480-часовому испытанию в нейтральном солевом тумане согласно ISO 9227. ¹ Ограничитель хода цилиндра Hyva.
