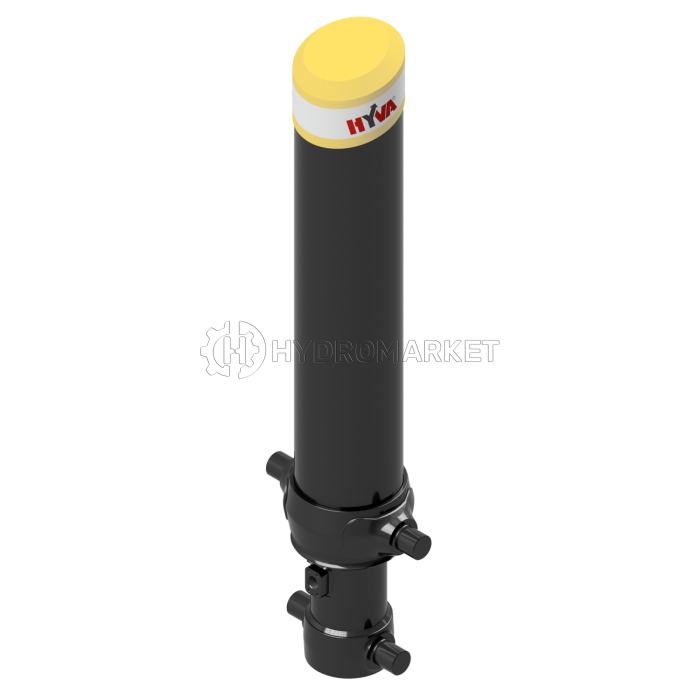

Гидроцилиндр FC A214-5-06995-000-K0343-HD-HC фронтальный с кожухом HYVA, 70518581

Фронтальный гидроцилиндр Hyva FC A214-5-06995-000-K0343-HD-HC с хромированием

Данный гидроцилиндр диаметром 214 мм с пятью штоками предназначен для подъема грузов весом до 103 тонн. Его общий ход составляет 6995 мм, а максимальное рабочее давление достигает 220 бар. Благодаря этим параметрам цилиндр способен выдерживать значительные нагрузки, позволяя использовать более компактные решения и сокращать вес всей конструкции. Модель FC A214-5-06995-000-K0343-HD-HC серии Alpha применяется преимущественно с прямым креплением корпуса и цапфовым соединением.

Исполнение Hyva Heavy Duty (HD) Alpha разработано для эксплуатации в тяжелых условиях и при высоких скоростях работы. За счет увеличенной площади перекрытия, а также специально спроектированных стопорных и подъемных поверхностей такие цилиндры обеспечивают ускорение процессов подъема и опускания кузова вплоть до 50%, сохраняя при этом надежность и долговечность.

Характеристики гидроцилиндра Hyva FC A214-5-06995-000-K0343-HD-HC (70518581)

• Артикул: 70518581
• Описание: FC A214-5-06995-000-K0343-HD-HC
• Эффективный диаметр: 214 мм
• Количество штоков: 5
• Общий ход (включая выдвижение): 6995 мм
• Грузоподъемность: 79 – 103 тонн
• Максимальное рабочее давление: 220 бар
• Рабочий объем: 164 л
• Общий объем: 176 л
• Максимальная нагрузка цилиндра (начало опрокидывания): 440 кН
• Максимальный расход с ограничителем¹: 220 л/мин
• Максимальный расход без ограничителя¹: 190 л/мин
• Максимальный расход с ограничителем¹ при температуре ниже -20°C: 154 л/мин
• Максимальный расход без ограничителя¹ при температуре ниже -20°C: 133 л/мин
• Время опрокидывания с ограничителем¹: 45 сек
• Время опрокидывания без ограничителя¹: 52 сек
• Время опрокидывания с ограничителем¹ при температуре ниже -20°C: 64 сек
• Время опрокидывания без ограничителя¹ при температуре ниже -20°C: 74 сек
• Допустимое время опускания: 36 сек
• Вес: 477 кг
• Хромирование (HC): есть

Этот цилиндр является только подъемным устройством. Его не следует использовать в качестве элемента конструкции и не следует подвергать боковым нагрузкам. Опрокидывающий клапан должен иметь сброс давления на отверстии цилиндра, установленный не выше макс. рабочего давления. Убедитесь в максимальной нагрузке на цилиндр. Рабочий диапазон температур составляет от -40°C до +80°C. Максимальная продолжительность выдвижения составляет 0,5 часа (за исключением закаленных ступеней с твердым хромированием). Цилиндр окрашен в черный цвет (RAL9005) с минимальной толщиной покрытия, соответствующей 480-часовому испытанию в нейтральном солевом тумане согласно ISO 9227. ¹ Ограничитель хода цилиндра Hyva.
