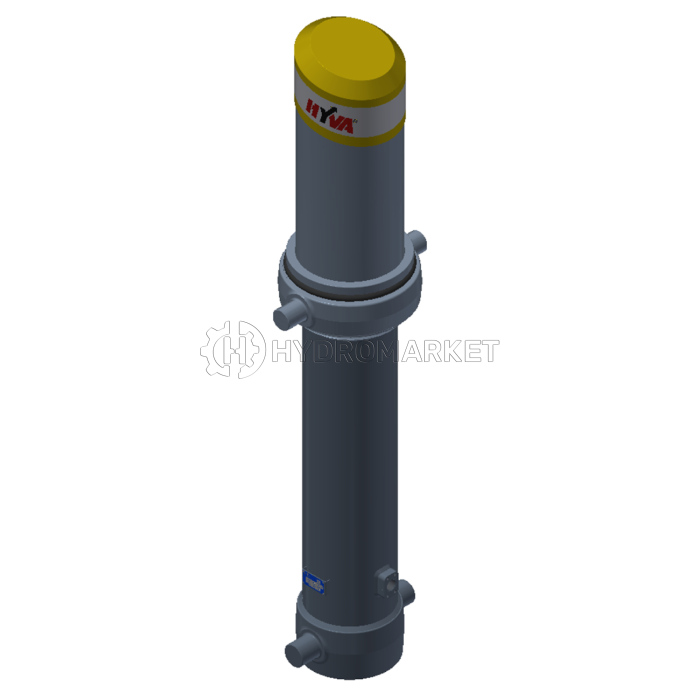

Гидроцилиндр FC A214-6-08200-004-K1050 фронтальный с кожухом HYVA, 70528786

Гидравлический фронтальный цилиндр Hyva FC A214-6-08200-004-K1050 (6 штоков, до 76 тонн)

Фронтальный гидроцилиндр Hyva Alpha FC A214-6-08200-004-K1050 разработан для широкого спектра применений и работы в тяжелых условиях. С эффективным диаметром 214 мм и шестью штоками он способен поднимать грузы до 76 тонн при общем ходе 8200 мм. Максимальное рабочее давление 220 бар позволяет справляться с повышенными нагрузками, а компактная конструкция экономит место и снижает общий вес установки. Цилиндр чаще всего используется в системах с прямым креплением корпуса и цапфовым соединением.

Серия Hyva Alpha обеспечивает максимальную эффективность работы: уменьшенный вес конструкции ускоряет подъем кузова, высокая устойчивость гарантирует надежную эксплуатацию, а сегментная конструкция штоков обеспечивает долговечность даже в самых тяжелых условиях. Небольшой вес гидроцилиндра в сборе с маслом (одни из самых легких на рынке) позволяет увеличить полезную нагрузку самосвала и существенно снизить эксплуатационные расходы.

Характеристики гидроцилиндра Hyva FC A214-6-08200-004-K1050 (70528786)

• Артикул: 70528786
• Описание: FC A214-6-08200-004-K1050
• Эффективный диаметр: 214 мм
• Количество штоков: 6
• Общий ход (включая выдвижение): 8200 мм
• Грузоподъемность: 57–76 тонн
• Максимальное рабочее давление: 220 бар
• Рабочий объем: 173 л
• Общий объем: 186 л
• Максимальная нагрузка цилиндра (начало опрокидывания): 345 кН
• Максимальный расход с ограничителем¹: 190 л/мин
• Максимальный расход без ограничителя¹: 170 л/мин
• Максимальный расход с ограничителем¹ при температуре ниже -20°C: 133 л/мин
• Максимальный расход без ограничителя¹ при температуре ниже -20°C: 119 л/мин
• Время опрокидывания с ограничителем¹: 55 сек
• Время опрокидывания без ограничителя¹: 61 сек
• Время опрокидывания с ограничителем¹ при температуре ниже -20°C: 79 сек
• Время опрокидывания без ограничителя¹ при температуре ниже -20°C: 87 сек
• Допустимое время опускания: 55 сек
• Вес: 463 кг
• Хромирование (HC): нет

Этот цилиндр является только подъемным устройством. Его не следует использовать в качестве элемента конструкции и не следует подвергать боковым нагрузкам. Опрокидывающий клапан должен иметь сброс давления на отверстии цилиндра, установленный не выше макс. рабочего давления. Убедитесь в максимальной нагрузке на цилиндр. Рабочий диапазон температур составляет от -40°C до +80°C. Максимальная продолжительность выдвижения составляет 0,5 часа (за исключением закаленных ступеней с твердым хромированием). Цилиндр окрашен в черный цвет (RAL9005) с минимальной толщиной покрытия, соответствующей 480-часовому испытанию в нейтральном солевом тумане согласно ISO 9227. ¹ Ограничитель хода цилиндра Hyva.
