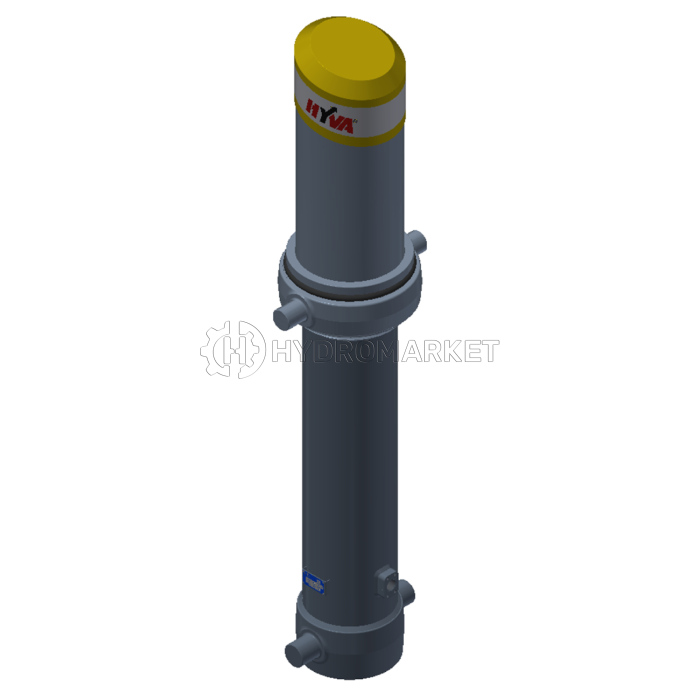

Гидроцилиндр FC A214-6-08560-004-K1050 фронтальный с кожухом HYVA, 70528814

Фронтальный гидроцилиндр Hyva FC A214-6-08560-004-K1050 (6 штоков, до 68 тонн)

Фронтальный гидроцилиндр Hyva Alpha FC A214-6-08560-004-K1050 разработан для тяжелых условий эксплуатации и идеально подходит для самосвальной техники большой грузоподъемности. С эффективным диаметром 214 мм и шестью штоками он обеспечивает подъем кузовов весом до 68 тонн, при этом общий ход составляет 8560 мм. Рабочее давление до 190 бар позволяет надежно справляться с повышенными нагрузками, а компактная конструкция экономит пространство и снижает вес установки. Чаще всего цилиндр применяется в системах с прямым креплением корпуса и цапфовым соединением.

Серия Hyva Alpha сочетает в себе низкий вес, высокую скорость подъема кузова и максимальную устойчивость. Сегментная конструкция штоков обеспечивает долговечность и надежность даже при интенсивной эксплуатации. Небольшой вес гидроцилиндра в сборе с маслом (одни из самых легких на рынке) позволяет увеличить полезную нагрузку самосвала и значительно снизить эксплуатационные расходы.

Характеристики гидроцилиндра Hyva FC A214-6-08560-004-K1050 (70528814)

• Артикул: 70528814
• Описание: FC A214-6-08560-004-K1050
• Эффективный диаметр: 214 мм
• Количество штоков: 6
• Общий ход (включая выдвижение): 8560 мм
• Грузоподъемность: 49–68 тонн
• Максимальное рабочее давление: 190 бар
• Рабочий объем: 181 л
• Общий объем: 194 л
• Максимальная нагрузка цилиндра (начало опрокидывания): 345 кН
• Максимальный расход с ограничителем¹: 190 л/мин
• Максимальный расход без ограничителя¹: 170 л/мин
• Максимальный расход с ограничителем¹ при температуре ниже -20°C: 133 л/мин
• Максимальный расход без ограничителя¹ при температуре ниже -20°C: 119 л/мин
• Время опрокидывания с ограничителем¹: 57 сек
• Время опрокидывания без ограничителя¹: 64 сек
• Время опрокидывания с ограничителем¹ при температуре ниже -20°C: 81 сек
• Время опрокидывания без ограничителя¹ при температуре ниже -20°C: 91 сек
• Допустимое время опускания: 57 сек
• Вес: 478 кг
• Хромирование (HC): нет

Этот цилиндр является только подъемным устройством. Его не следует использовать в качестве элемента конструкции и не следует подвергать боковым нагрузкам. Опрокидывающий клапан должен иметь сброс давления на отверстии цилиндра, установленный не выше макс. рабочего давления. Убедитесь в максимальной нагрузке на цилиндр. Рабочий диапазон температур составляет от -40°C до +80°C. Максимальная продолжительность выдвижения составляет 0,5 часа (за исключением закаленных ступеней с твердым хромированием). Цилиндр окрашен в черный цвет (RAL9005) с минимальной толщиной покрытия, соответствующей 480-часовому испытанию в нейтральном солевом тумане согласно ISO 9227. ¹ Ограничитель хода цилиндра Hyva.
