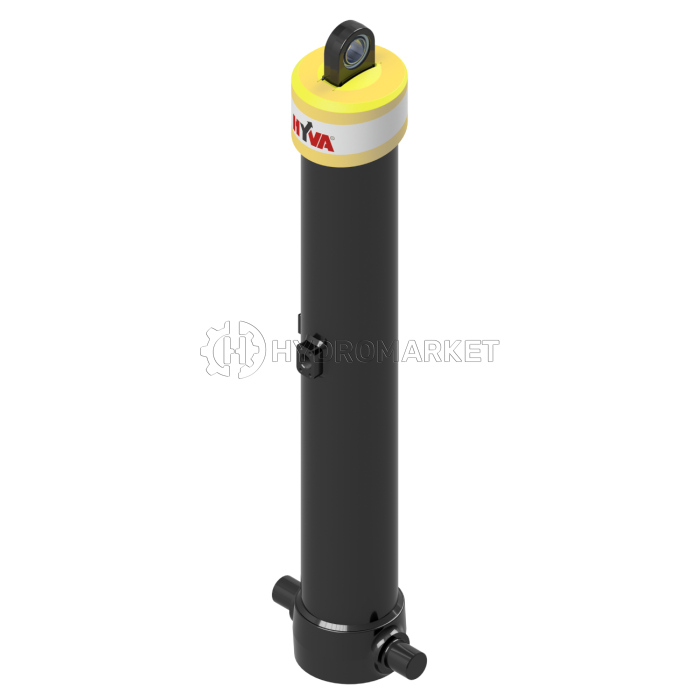

Гидроцилиндр FE A169-5-07130-019-K1774*290-HC фронтальный HYVA с ухом, 70546595

Гидроцилиндр Hyva FE A169-5-07130-019-K1774*290-HC (фронтальный с ухом)

Гидроцилиндр Hyva FE A169-5-07130-019-K1774*290-HC (артикул 70546595) — это фронтальный цилиндр с хромированными штоками, специально разработанный для работы в условиях повышенной влажности и коррозионной нагрузки. Он оснащен пятью штоками, имеет эффективный диаметр 169 мм и обеспечивает подъем грузов весом от 26 до 37 тонн при рабочем давлении до 150 бар. Общий ход цилиндра составляет 7130 мм, а объем рабочей жидкости — 98 литров. Вес устройства — 266 кг. Благодаря хромированию и высокой надежности, данный цилиндр оптимально подходит для самосвальной техники, используемой в тяжелых эксплуатационных условиях.

Характеристики гидроцилиндра Hyva FE A169-5-07130-019-K1774*290-HC (70546596)

• Артикул: 70546595
• Описание: FE A169-5-07130-019-K1774*290-HC
• Эффективный диаметр: 169 мм
• Количество штоков: 5
• Общий ход (включая выдвижение): 7130 мм
• Грузоподъемность: 26–37 тонн
• Максимальное рабочее давление: 150 бар
• Рабочий объем: 98 л
• Общий объем: 106 л
• Максимальная нагрузка цилиндра (начало опрокидывания): 245 кН
• Максимальный расход с ограничителем¹: 190 л/мин
• Максимальный расход без ограничителя¹: 137 л/мин
• Максимальный расход с ограничителем¹ при температуре ниже -20°C: 133 л/мин
• Максимальный расход без ограничителя¹ при температуре ниже -20°C: 96 л/мин
• Время опрокидывания с ограничителем¹: 31 сек
• Время опрокидывания без ограничителя¹: 43 сек
• Время опрокидывания с ограничителем¹ при температуре ниже -20°C: 44 сек
• Время опрокидывания без ограничителя¹ при температуре ниже -20°C: 61 сек
• Допустимое время опускания: 31 сек
• Вес: 266 кг
• Хромирование (HC): да

Этот цилиндр является только подъемным устройством. Его не следует использовать в качестве элемента конструкции и не следует подвергать боковым нагрузкам. Опрокидывающий клапан должен иметь сброс давления на отверстии цилиндра, установленный не выше макс. рабочего давления. Убедитесь в максимальной нагрузке на цилиндр. Рабочий диапазон температур составляет от -40°C до +80°C. Максимальная продолжительность выдвижения составляет 0,5 часа (за исключением закаленных ступеней с твердым хромированием). Цилиндр окрашен в черный цвет (RAL9005) с минимальной толщиной покрытия, соответствующей 480-часовому испытанию в нейтральном солевом тумане согласно ISO 9227. ¹ Ограничитель хода цилиндра Hyva.
