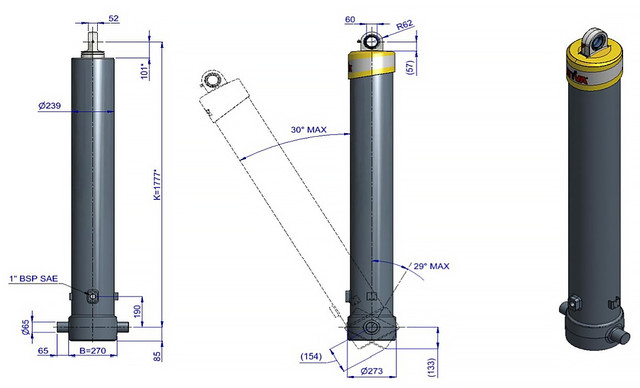

Гидроцилиндр FE A214-5-07030-009-K1777-HD фронтальный Hyva с ухом

Фронтальный гидроцилиндр с ухом Hyva FE A214-5-07030-009-K1777-HD, (70538596)

Фронтальный гидроцилиндр Hyva FE A214-5-07030-009-K1777-HD с проушиной (FE) оснащен 5 штоками и рассчитан на грузоподъемность до 100 тонн. Он обеспечивает ход длиной 7030 мм при рабочем давлении 220 бар. Эффективный диаметр цилиндра составляет 214 мм, а его масса — 392 кг.

Гидроцилиндры серии Alpha от Hyva представляют собой передовые решения пятого поколения. Они отличаются легкостью, высокой скоростью работы, надежностью и эффективностью. Эти фронтальные гидроцилиндры высокого давления специально разработаны для применения на самосвальной технике.

Перед отправкой каждый цилиндр Hyva проходит полный цикл испытаний, включая проверку под давлением, превышающим рабочее на 25%. Соответствие стандарту ISO 9001 гарантирует высочайшее качество, надежность и безопасность оборудования.

Характеристики гидроцилиндра FE A214-5-07030-009-K1777-HD (70538596)

• Артикул: 70538596
• Описание: FE A214-5-07030-009-K1777-HD
• Эффективный диаметр: 214 мм
• Количество штоков: 5
• Общий ход (включая выдвижение): 7030 мм
• Грузоподъемность: 77-100 тонн
• Максимальное рабочее давление: 220 бар
• Рабочий объем: 167 л
• Общий объем: 180 л
• Максимальная нагрузка цилиндра (начало опрокидывания): 440 кН
• Максимальный расход с ограничителем¹: 220 л/мин
• Максимальный расход без ограничителя¹: 190 л/мин
• Максимальный расход с ограничителем¹ при температуре ниже -20°C: 154 л/мин
• Максимальный расход без ограничителя¹ при температуре ниже -20°C: 133 л/мин
• Время опрокидывания с ограничителем¹: 46 сек
• Время опрокидывания без ограничителя¹: 53 сек
• Время опрокидывания с ограничителем¹ при температуре ниже -20°C: 66 сек
• Время опрокидывания без ограничителя¹ при температуре ниже -20°C: 76 сек
• Допустимое время опускания: 36 сек
• Вес: 392 кг
• Хромирование (HC): нет

Этот цилиндр является только подъемным устройством и не может использоваться в качестве элемента конструкции или подвергаться боковой нагрузке. Боковая нагрузка и/или плохое выравнивание могут привести к протеканию баллона. Поэтому Hyva настоятельно рекомендует использовать подставку, даже в тех случаях, когда цилиндр наклоняется только назад или в сторону. Цилиндр окрашен в черный цвет RAL9005. Подходящие гидравлические масла см. в спецификации OIL-0011. Подробные сведения о доступных кронштейнах и люльках см. в спецификации 015BRA07. Подробные расчеты можно произвести с помощью программы HYVA Tipper. Усилие цилиндра на первой ступени (по данным программы HYVA Tipper) не должно превышать максимально допустимое (см. спецификации выше).
