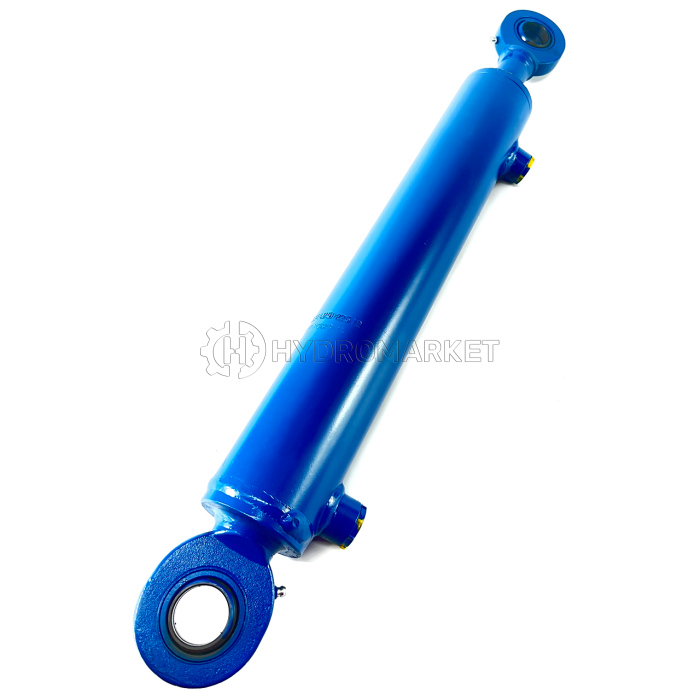

Гидроцилиндр МС 63/30х320-3.11(605)

Гидроцилиндр МС 63/30х320-3.11 (605) Гидросила

Гидроцилиндр МС 63/30х320-3.11 (605) применяется в гидросистемах тракторов и сельскохозяйственной техники для выполнения возвратно-поступательных движений. Обеспечивает надежную и эффективную работу в тяжелых условиях эксплуатации.

Конструкция

Цилиндр состоит из следующих элементов:

• 1 — корпус
• 2 — поршень
• 3 — шток
• 4 — проушина штока
• 5 — проушина корпуса
• 6 — передняя крышка
• 7 — задняя крышка
• 8 — порт штоковой полости
• 9 — порт поршневой полости
• 10 — динамические уплотнения поршня
• 11 — динамические уплотнения штока
• 12 — статические уплотнения

Характеристики

• Диаметр цилиндра: 63 мм
• Диаметр штока: 30 мм
• Ход поршня: 320 мм
• Межцентровое расстояние: 605 мм
• Номинальное давление: 16 МПа
• Тип крепления: проушины с шарнирными подшипниками на корпусе и штоке
• Тип подключения: штуцеры с наружной резьбой
• Взаимозаменяемость: Ц 63.32.320.01

Преимущества

• Высокая надежность и прочность
• Работа под высоким давлением
• Простота в эксплуатации и обслуживании
• Совместимость с различной техникой
