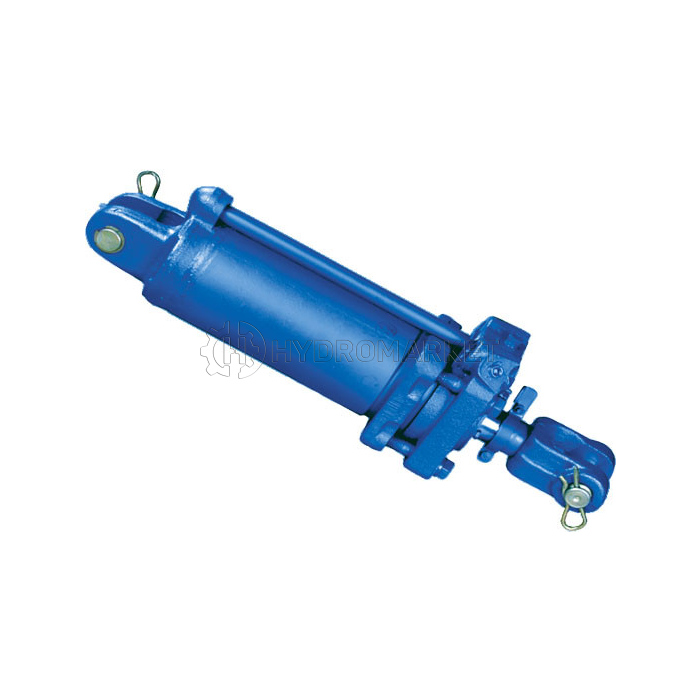

Гидроцилиндр МС 80/40х200-3.22 (500) Гидросила

Гидравлический цилиндр одностороннего действия МС 80/40х200 для коммунального отвала КО-1 и КО-2, межцентровый размер 500 мм

Гидроцилиндр МС 80/40х200-3.22 (500) производства «Гидросила» предназначен для установки на коммунальное оборудование, в частности отвалы КО-1 (АКК-2,5) и КО-2 (АКК-2,5У). Модель относится к гидроцилиндрам одностороннего действия: давление рабочей жидкости обеспечивает перемещение штока в рабочем направлении, а обратный ход происходит под воздействием возвратной пружины или внешней силы.

Гидроцилиндр имеет диаметр цилиндра 80 мм, диаметр штока 40 мм и ход поршня 200 мм. Номинальное рабочее давление составляет 16 МПа. Для монтажа предусмотрены проушины с втулками на корпусе и штоке, а подключение гидравлической линии выполняется через штуцер с наружной резьбой. Межцентровое расстояние креплений — 500 мм.

Технические характеристики

• Тип оборудования: гидравлический цилиндр одностороннего действия
• Производитель: «Гидросила»
• Модель: МС 80/40х200-3.22 (500)
• Диаметр цилиндра: 80 мм
• Диаметр штока: 40 мм
• Ход поршня: 200 мм
• Межцентровое расстояние: 500 мм
• Номинальное рабочее давление: 16 МПа (160 бар)
• Крепление корпуса и штока: проушины с втулками
• Исполнение штуцера: наружная резьба
• Взаимозаменяемые модели: ГЦ 80.200.16.000; ЦГ-80.40х200.22; КО 18.000СБ
• Применяемость: коммунальный отвал КО-1 (АКК-2,5), КО-2 (АКК-2,5У)

Принцип работы и область применения

При подаче рабочей жидкости под давлением в рабочую полость гидроцилиндра шток перемещается в рабочем направлении. Возврат в исходное положение осуществляется за счет внешнего усилия, например силы тяжести, либо возвратного механизма, предусмотренного конструкцией оборудования. Такой принцип используется в гидроприводах, где силовое перемещение требуется преимущественно в одну сторону.

Перед заменой гидроцилиндра необходимо сверить модель, ход штока, диаметры, межцентровый размер, конструкцию креплений и параметры гидравлического подключения с требованиями коммунального отвала.
