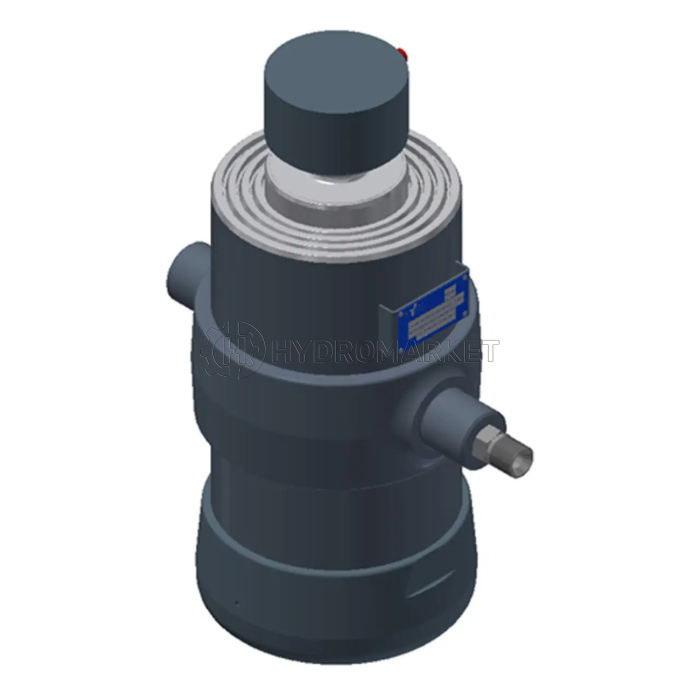

Гидроцилиндр подкузовной HYVA UMB 169-4-1020-K265-50-3/4"-HC, 71406291

Подкузовной гидравлический цилиндр Hyva UMB 169-4-1020-K265-50-3/4"-HC

Гидравлические подкузовные цилиндры серии UMB с шариковым креплением — это современная разработка компании Hyva, предназначенная для самосвалов с двусторонней или трехсторонней разгрузкой. Эти цилиндры идеально подходят для использования в малых и средних грузовиках с двумя или тремя осями. Компактная конструкция позволяет монтировать их как на шасси автомобиля, так и на прицеп. Ключевые преимущества серии включают высокую прочность, долговечность и надежность.

Диапазон моделей начинается с диаметра 129 мм с двумя ступенями и доходит до 191 мм с восемью ступенями. Цилиндры отличаются легкостью, меньшим расходом масла и высокой скоростью подъема и опускания кузова. Они рассчитаны на рабочее давление до 220 бар и не требуют обслуживания. Элементы крепления к цилиндрам приобретаются отдельно.

Характеристики Hyva UMB 169-4-1020-K265-50-3/4"-HC (71406291)

• Артикул: 71406291
• Описание: UMB 169-4-1020-K265-50-¾"-HC
• Количество ступеней: 4
• Общий ход (включая выдвижение): 1020 мм
• Давление: 220 бар
• Грузоподъемность: 21-29 тонн
• Вес: 74 кг
• Объем: 17.2 л
• Максимальное усилие на 1-й ступени: 25 тонн
• Входное соединение: 3/4 дюйма
• Хромирование (HC): есть

• G 492 мм
• I 227 мм
• K 265 мм
• S 246 мм

Этот цилиндр является только подъемным устройством и не может использоваться в качестве элемента конструкции или подвергаться боковой нагрузке. Боковая нагрузка и/или плохое выравнивание могут привести к протеканию баллона. Поэтому Hyva настоятельно рекомендует использовать подставку, даже в тех случаях, когда цилиндр наклоняется только назад или в сторону. Цилиндр окрашен в черный цвет RAL9005. Подходящие гидравлические масла см. в спецификации OIL-0011. Подробные сведения о доступных кронштейнах и люльках см. в спецификации 015BRA07. Подробные расчеты можно произвести с помощью программы HYVA Tipper. Усилие цилиндра на первой ступени (по данным программы HYVA Tipper) не должно превышать максимально допустимое (см. спецификации выше).
