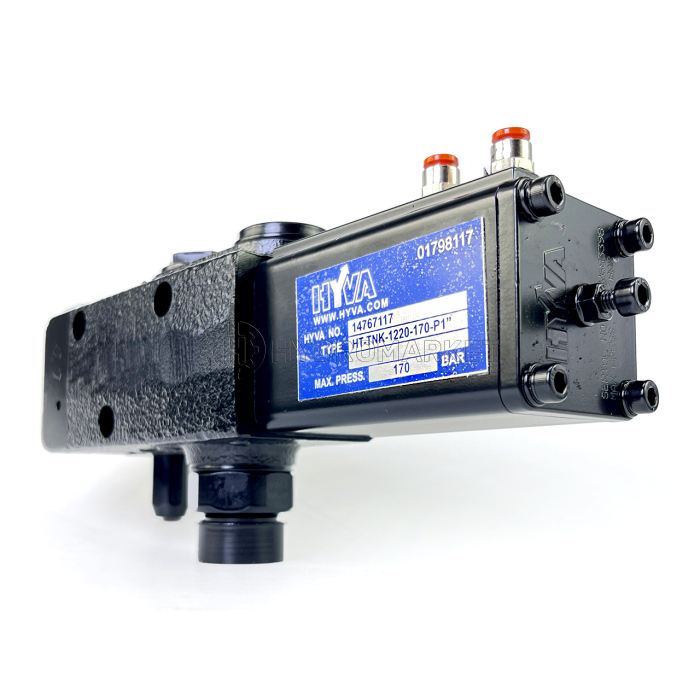

Гидравлический клапан на самосвал HYVA 14767117 (220 л/мин, 170 бар, Ø1")

Гидрораспределитель для самосвала Hyva TIP VALVE HT-TNK-1220-170-P1"

Гидравлические клапаны Hyva серии HT-1220 с пропускной способностью до 220 л/мин идеально подходят для систем с крупными гидроцилиндрами или работы в сложных условиях, где важны высокая скорость и большая пропускная способность. Максимальное рабочее давление задается с помощью фиксированного картриджа Hyva. Конструкция золотника гарантирует точное управление: опускание осуществляется пропорционально, а скорость можно регулировать.

Гидравлические соединения выполнены с резьбой G 1” для увеличения пропускной способности. Также предусмотрен порт G 1/4” для подключения датчика давления. Пневматическое соединение осуществляется через 6-миллиметровые трубки.

Гидрораспределители версии TNK можно монтировать прямо на масляный бак с использованием монтажного комплекта, который поставляется с клапаном. Они особенно востребованы в самосвальной технике.

Основные параметры Hyva 14767117

• Макс. пропускная способность: 220 л/мин
• Макс. рабочее давление: 170 бар
• Пневматическое пилотное давление: 6-12 бар
• Вес: 6.1 кг
• Порт для насоса (P): G 1"
• Порт для бака (T1): G 1/2"
• Альтернативный порт для бака (T2): G 1"
• Порт для цилиндра (C): G 1"
• Минимальная фильтрация: 25 мкм
• Диапазон вязкости мин / макс: 12 / 100 мм²/с (сСт)
• Максимальная начальная вязкость: 1500 мм²/с (сСт)
• Диапазон температуры: от -40 до +80 °C

Гидравлическая схема

Рекомендации по эксплуатации

• Установите клапан в соответствии с инструкциями по монтажу.
• Используйте правильные переходники в портах, чтобы предотвратить деформацию корпуса.
• Не используйте переходники с конической резьбой.
• Чтобы дополнительно предотвратить деформацию корпуса клапана, поверхность монтажной пластины должна быть совершенно плоской.
• Не приваривайте гидрораспределитель.
• Идеальное давление воздуха для клапана составляет 8 бар.
• Убедитесь, что входящий воздух сухой.
