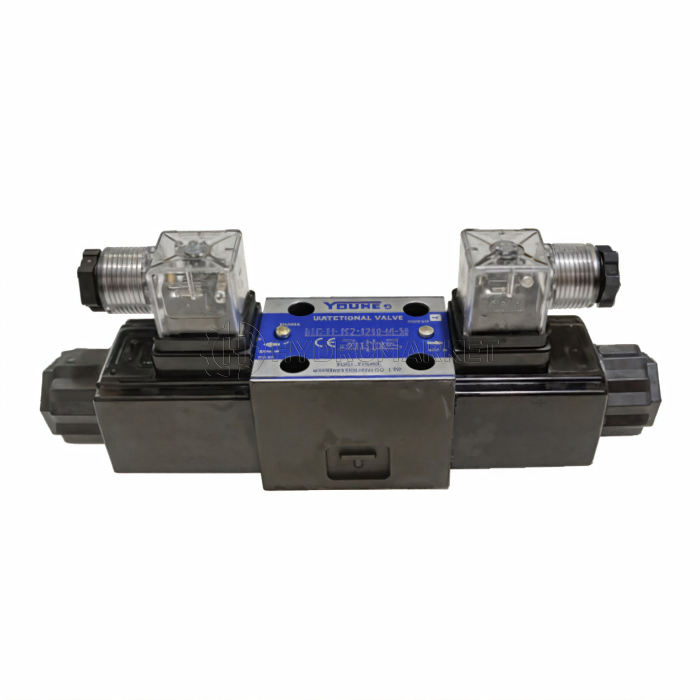

Электромагнитный гидрораспределитель DSG-01-3C2-A240-N1-50 AC 240V

Электромагнитный распределительный клапан Yuken DSG-01-3C2-A240-N1-50 (AC 240 V)

DSG-01-3C2-A240-N1-50 — компактный трёхпозиционный золотниковый клапан из серии DSG-01 для точного изменения направления потока рабочей жидкости в гидросистемах промышленного оборудования и мобильной техники. Модель сочетает высокое рабочее давление, увеличенную пропускную способность и низкие потери давления благодаря «мокрым» соленоидам и рациональной геометрии каналов.

Преимущества

• Высокие пределы по давлению и расходу: серия DSG-01 рассчитана на макс. давление до 35 МПа и расход до 100 л/мин — запас для нагруженных контуров и быстрой реакции исполнительных механизмов.
• Стабильная работа: мощные магниты и пружины соленоидов повышают устойчивость к загрязнениям и обеспечивают чёткое переключение золотника.
• Низкий перепад давления: оптимизированные каналы снижают падение давления примерно до 0,9 МПа (при 60 л/мин, 3C2), что повышает энергоэффективность систем.
• Защита IP65: исполнение с пыле- и брызгозащитой подходит для тяжёлых условий эксплуатации.
• Удобное подключение: исполнение N1 — plug-in разъём с сигнальной индикацией, быстрая диагностика питания катушки и упрощённый монтаж.

Область применения

Промышленные станки и гидростанции, линии автоматизации, пресс-оборудование, подъемно-транспортные механизмы, а также мобильная гидравлика, где требуется надёжное и предсказуемое переключение потоков.

Технические характеристики

• Тип клапана: электромагнитный распределительный
• Серия / размер: DSG-01 / 01 (монтаж по ISO 4401-03)
• Позиции / пружины: 3 позиции, C2 — пружинно-центрируемый золотник
• Катушки: AC 240 В, частота 50/60 Гц
• Электроподвод: N1 — plug-in разъём с индикатором питания
• Макс. расход: до 100 л/мин
• Макс. рабочее давление: до 35 МПа
• Макс. противодавление по линии T: до 21 МПа
• Падение давления: ориентировочно 0,9 МПа при 60 л/мин для золотника 3C2 (P→A)
• Степень защиты: IP65 (IEC 529 / JIS C 0920)

Комплектация и монтаж

• Стандарт: клапан в сборе с катушками AC 240 В и разъёмом N1 (индикатор).
• Подплита: тип DSGM-01 (резьбы Rc/BSP/NPT — по стандарту системы), крепёж — 4 винта M5; поверхность монтажа — ISO 4401-03.
