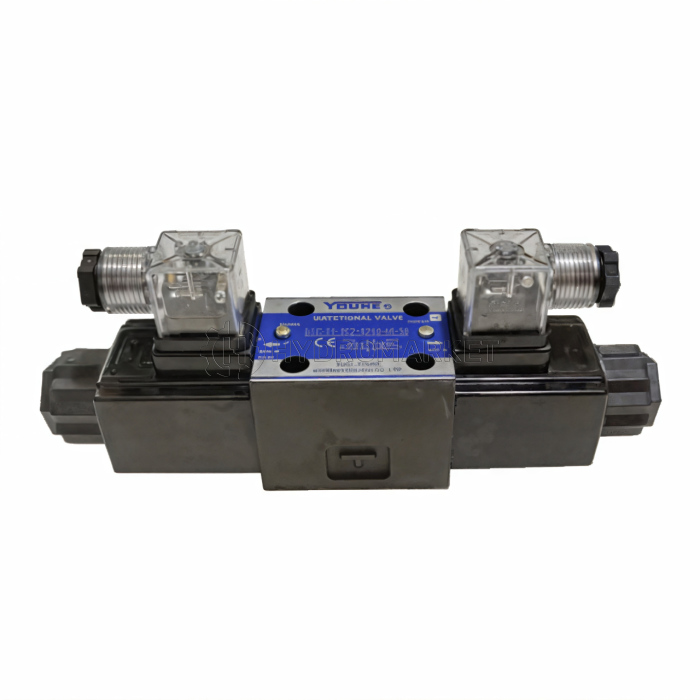

Электромагнитный гидрораспределитель DSG-01-3C3-A240-N1-50 AC 240V

Гидрораспределитель DSG-01-3C3-A240-N1-50 AC 240V

Электромагнитный распределительный клапан серии DSG-01, модель DSG-01-3C3-A240-N1-50, предназначен для перенаправления потока гидравлической жидкости в промышленном оборудовании. Оснащён соленоидом на 240 В переменного тока, пистоном со смещением и индикаторным разъёмом (N1).

Идеальное решение для управления гидравлическими потоками в промышленной автоматике, мобильной технике и станочном оборудовании, где необходим компактный клапан с высокой пропускной способностью, надёжностью и защитой от окружающей среды.

Ключевые характеристики

• Высокое давление и производительность: максимальное рабочее давление до 35 МПа (+10 % к предыдущим сериям), давление обратной линии до 21 МПа (+30 %), расход до 100 л/мин (+60 %)
• Низкий перепад давления: всего 0,9 МПа (~–10 %), что повышает энергоэффективность
• Компактность и малый вес: корпус уменьшен до 205 мм, масса — до 1,85 кг
• Устойчивая работа: за счёт мощного магнитного действия и пружинного возврата клапан Герметичен и практически не чувствителен к загрязнениям
• Защита IP65: устойчив к проникновению пыли и струй воды, соответствует стандартам IEC 529 и JIS C 0920

Технические параметры

• Размер: 01 (1/8", ≈ 6 мм)
• Количество положений: 3 (трёхпозиционный)
• Конфигурация штока: C3 — центрированная пружиной
• Соленоид: 240 В переменного тока (A240)
• Разъём: N1 — DIN-коннектор с индикатором
• Максимальный расход: 100 л/мин
• Максимальное рабочее давление: 35 МПа
• Обратное давление на T-линии: 21 МПа
