Электромагнитный гидрораспределитель DSG-01-3C3-D24-N1-50 DC 24V

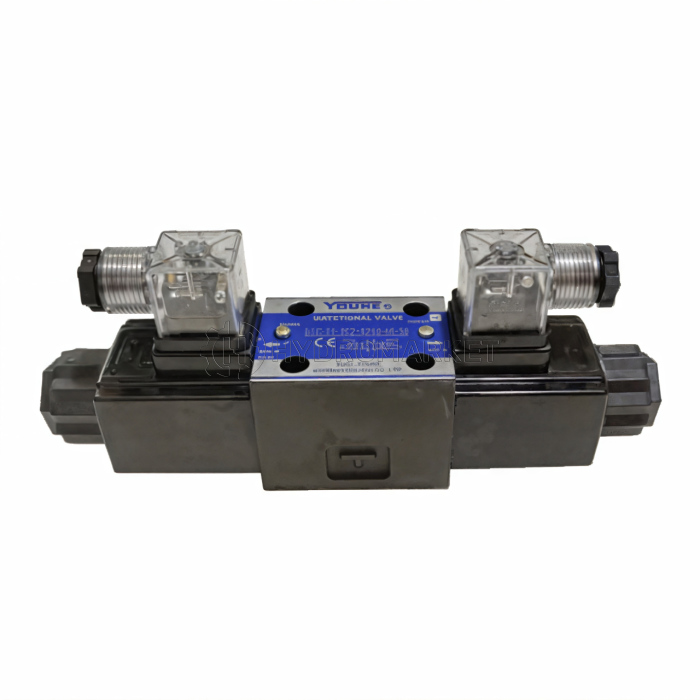

Гидрораспределитель DSG-01-3C3-D24-N1-50 DC 24V

DSG-01-3C3-D24-N1-50 — трёхпозиционный соленоидный распределительный клапан малой размерности (тип 01), оснащённый пружинно-центрирующим золотником (C3) и соленоидом на 24 В постоянного тока. Проектирование серии DSG-01 направлено на сочетание большой пропускной способности с высокой рабочей прочностью и низким перепадом давления — это делает клапан оптимальным для компактных гидросхем с высокими требованиями по производительности и надёжности.

Рекомендуется для использования в промышленных гидросистемах, автоматизированных механизмах, погрузочно-разгрузочной технике и мобильных гидросистемах, где необходима компактная аппаратура с высокой пропускной способностью и надёжной защитой от внешних воздействий.

Ключевые преимущества

• Высокое рабочее давление и большой расход. Серия DSG-01 допускает рабочее давление до ~35 МПа и расходы до 100 л/мин, что выгодно отличает её от типичных 1/8" решений.
• Низкий перепад давления. Благодаря рациональной гидродинамике и мощному «мокрому» соленоиду перепад снижен (типично около 0,9 МПа), что повышает КПД системы.
• Стабильная работа в «грязных» условиях. Мощное магнитное усилие и пружинный возврат обеспечивают надёжное переключение даже при наличии взвешенных частиц.
• Компактность и небольшой вес. Корпус оптимизирован для уменьшения габаритов и массы без потери пропускной способности.
• Защищённый электрический разъём. В исполнении N1 используется DIN-разъём с индикатором, что упрощает подключение и диагностику.
• Степень защиты (эквивалент IP65). Электрическая часть рассчитана на устойчивость к пыли и влаге, подходя для агрессивных производственных условий.

Технические характеристики

• Тип клапана: Соленоидный распределительный
• Модель: DSG-01-3C3-D24-N1-50
• Размер корпуса: 01 (≈ 1/8", ≈ 6 мм)
• Количество позиций: 3 (трёхпозиционный)
• Конфигурация золотника: C3 — центрированная пружиной
• Электропитание соленоида: DC 24 V
• Тип разъёма: N1 — DIN-коннектор с индикатором
• Максимальный расход: до 100 л/мин
• Максимальное рабочее давление: до 35 МПа
• Максимальное обратное давление на T-линии: до 21 МПа
• Тип соленоида: мокрого исполнения (wet-type), снижает шум и продлевает ресурс
