Электромагнитный гидрораспределитель DSG-03-3C4-A240-N1-50 AC 240V

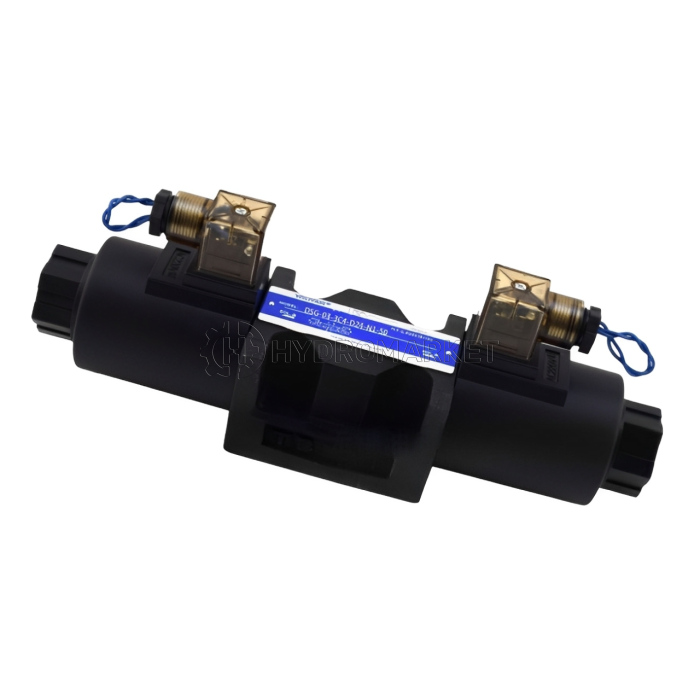

Электромагнитный направляющий клапан Yuken DSG-03-3C4-D24-N1-50 (DC 24V)

DSG-03-3C4-D24-N1-50 — промышленный соленоидный (электромагнитный) направляющий золотниковый клапан из серии DSG-03. Спроектирован для надёжного управления направлением потока гидравлической жидкости в нагруженных гидросистемах: компактный корпус, «мокрые» соленоиды и усиленная механика дают устойчивую работу в тяжёлых условиях.

Почему эту модель выбирают специалисты

• Высокие рабочие параметры: серия DSG-03 рассчитана на рабочее давление до 31,5 МПа и обеспечивает высокие расходные характеристики в типовых конфигурациях.
• Низкий уровень шума и долгий ресурс: исполнение с «wet-type» соленоидами снижает акустические выбросы и уменьшает риск наружных утечек масла.
• Стабильность при загрязнениях: усиленные магниты и возвратные пружины обеспечивают надёжное переключение золотника даже при частицах в рабочей жидкости.
• Быстрый монтаж и диагностика: версия с разъёмом N1 (plug-in) и индикаторной лампой упрощает подключение и визуальную проверку питания катушки.

Ключевые области применения

Подходит для гидростанций, прессового оборудования, подъёмно-транспортных механизмов, мобильной техники и автоматизированных линий, где важны надёжность, компактность и высокая цикличность переключений.

Основные технические характеристики

• Тип клапана: соленоидный направляющий клапан
• Модель: DSG-03-3C4-D24-N1-50
• Корпус / посадка: размер 03 (≈3/8" — монтаж CETOP D05 / ISO 4401-05)
• Количество позиций: 3
• Тип золотника: C4 — пружинно-центрированный
• Соленоид: DC 24 V
• Электроподключение: N1 — plug-in connector с индикатором
• Максимальный поток: для серии до 120 л/мин
• Максимальное рабочее давление: 31,5 МПа
• Максимальное противодавление по линии T: 16 МПа

Рекомендации по монтажу и эксплуатации

• Устанавливайте на подплите по стандарту ISO 4401-05 (CETOP D05); перед монтажом сверяйте посадочные размеры и расположение портов P/A/B/T.
• Поддерживайте фильтрацию масла не грубее 25 µm — чистота гидросистемы критична для долговечности клапана.
• При необходимости уменьшения гидроударов рассмотрите S-DSG (soft-shift) исполнения или установку демпферов в линиях.
