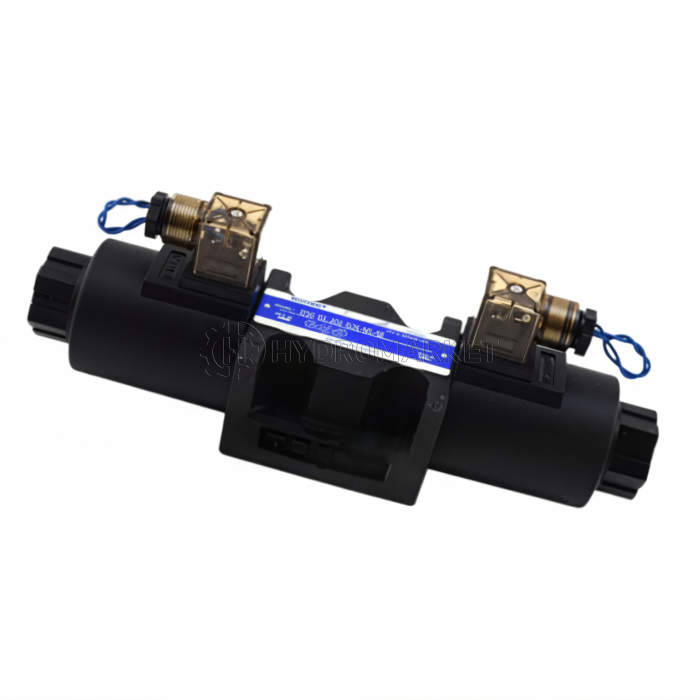

Электромагнитный направляющий клапан Yuken DSG-03-3C60-A240-N1-50 (AC 240V)

DSG-03-3C60-A240-N1-50 — промышленный соленоидный (электромагнитный) направляющий золотниковый клапан из серии DSG-03, предназначенный для точного управления направлением потока гидравлической жидкости в нагруженных контурах. Эта модификация сочетает компактный корпус формата 03 (3/8") с катушкой под сеть 240 В и индикаторным plug-in разъёмом N1, что упрощает монтаж и оперативную проверку состояния питания.

Ключевые преимущества

• Высокая рабочая способность: серия DSG-03 рассчитана на рабочее давление до 31,5 МПа, что делает клапаны пригодными для мощных гидросхем.
• Надёжные «мокрые» соленоиды: wet-type катушки уменьшают уровень шума, увеличивают долговечность и минимизируют риск наружных протечек.
• Удобство подключения и диагностики: исполнение N1 — plug-in connector с индикаторной лампой позволяет быстро убедиться в подаче питания на катушку без отсоединения проводки.
• Стабильная работа при загрязнениях: усиленные магниты и возвратные пружины обеспечивают корректное позиционирование золотника даже при наличии мелких примесей в рабочем масле.
• Компактность и совместимость: корпус NG10 (CETOP D05 / ISO 4401-05) облегчает замену на стандартных подплитах и интеграцию в существующие системы.

Область применения

Клапан подходит для стационарных гидростанций, прессового и подъемно-транспортного оборудования, мобильной техники и автоматизированных линий — везде, где требуется надёжное направление потоков при повышенных давлениях и частых циклах переключения.

Технические характеристики

• Тип клапана: соленоидный направляющий клапан.
• Модель: DSG-03-3C60-A240-N1-50.
• Корпус / посадка: 03 (3/8" — CETOP D05 / ISO 4401-05).
• Позиции: 3.
• Золотник: C60 — пружинно-центрированный.
• Соленоид / напряжение: AC 240 V, plug-in с индикатором N1.
• Максимальная пропускная способность (для данной конфигурации): ~70 л/мин.
• Максимальное рабочее давление: 31,5 МПа.
• Максимальное противодавление по линии T: 16 МПа.

Рекомендации по установке и эксплуатации

• Перед монтажом сверяйте посадочные размеры подплиты и расположение портов P/A/B/T согласно официальному каталогу.
• Рекомендуемая фильтрация рабочей жидкости — ≤25 µm; чистота масла существенно влияет на срок службы клапана.
• Для уменьшения риска гидроударов рассмотрите исполнение S-DSG (soft-shift) либо установку демпферов в линии.
