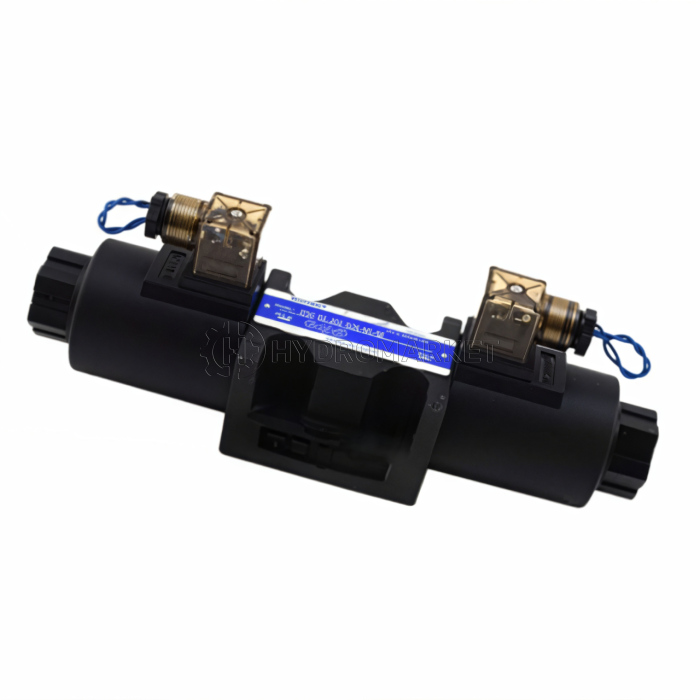

Электромагнитный гидрораспределитель DSG-03-3C60-A240-N1-50 AC 240V

Электромагнитный направляющий клапан Yuken DSG-03-3C60-A240-N1-50 (AC 240V)

DSG-03-3C60-A240-N1-50 — промышленный соленоидный (электромагнитный) золотниковый клапан серии DSG-03, спроектированный для точного распределения потоков гидравлической жидкости в нагруженных контурах. Эта модификация имеет катушки для сети 240 В, индикаторный plug-in разъём N1 и рассчитана на работу в тяжёлых условиях, где важны надёжность и компактность.

Ключевые параметры: высокая рабочая прочность и пропускная способность при сохранении малых габаритов и простоты монтажа.

Преимущества

• Высокое рабочее давление: клапаны DSG-03 разработаны для эксплуатации при давлении до 31,5 МПа, что делает их пригодными для интенсивных промышленных задач.
• Большой пропускной потенциал: серия обеспечивает потоки до 120 л/мин в зависимости от исполнения; модификация с золотником C60 рассчитана на типичный рабочий поток до 70 л/мин.
• Низкий уровень шума и долговечность: «мокрые» соленоиды (wet-type) снижают акустическое сопровождение и продлевают срок службы катушки и корпуса.
• Стабильность в загрязнённой среде: усиленные магниты и возвратные пружины обеспечивают надёжное переключение даже при наличии мелких примесей в масле.
• Удобство подключения: разъём N1 с индикатором упрощает монтаж и быструю визуальную проверку питания катушки.

Области применения

Рекомендуется для гидростанций, станков, подъёмно-транспортного и дорожного оборудования, мобильных систем и автоматизированных линий, где требуется надёжное направление потоков при повышенных давлениях и частых циклах переключения. Модель особенно удобна при ограниченном месте установки благодаря компактному корпусу CETOP D05 (NG10).

Технические характеристики

• Тип: соленоидный направляющий (золотниковый) клапан
• Модель: DSG-03-3C60-A240-N1-50
• Размер корпуса: 03 (3/8" — CETOP D05 / ISO 4401-05).
• Позиции: 3
• Золотник: C60 — пружинно-центрированный
• Катушка: AC 240 V
• Электроподключение: N1 — plug-in connector с индикатором
• Максимальный рабочий расход: типично до 70 л/мин
• Максимальное рабочее давление: 31,5 МПа
• Максимальное противодавление по линии T: 16 МПа
• Корпус и уплотнения: коррозионно-устойчивые материалы и стандартные уплотнения для минеральных гидравлических жидкостей; доступны специальные исполнения по запросу.

Монтаж и эксплуатация — советы

• Монтаж на подплите по стандарту ISO 4401-05 (CETOP D05). Перед монтажом сверяйте посадочные размеры и номера портов P/A/B/T в каталоге.
• Рекомендуемая фильтрация рабочей жидкости — 25 µm или лучше; чистота масла существенно продлевает ресурс клапана.
• Подключение электрики выполняйте через plug-in разъём N1 — индикатор облегчает диагностику питания катушки.
• При необходимости мягкого переключения (во избежание гидроударов) рассмотрите варианты S-DSG или установку демпферов в линиях.
