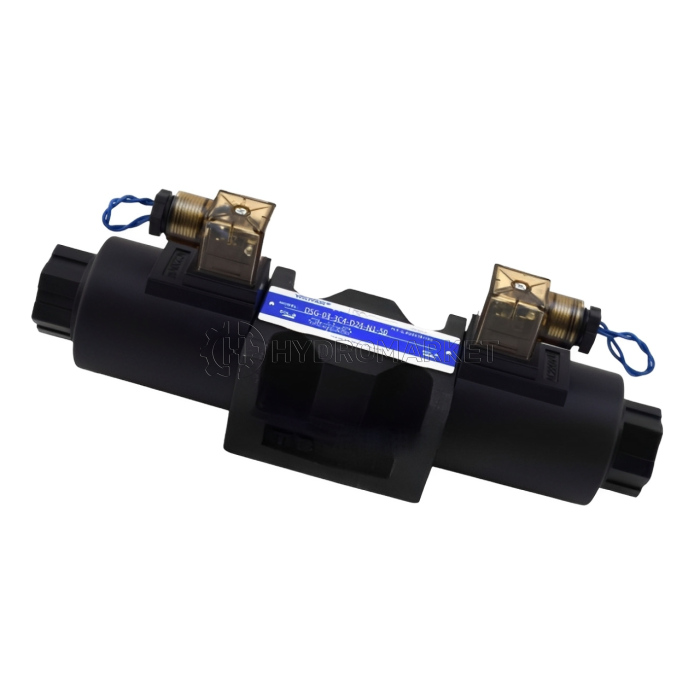

Электромагнитный гидрораспределитель DSG-03-3C9-D24-N1-50 DC 24V

Электромагнитный направляющий клапан DSG-03-3C9-D24-N1-50 (DC 24V)

DSG-03-3C9-D24-N1-50 — промышленный электромагнитный (соленоидный) направляющий золотниковый клапан серии DSG-03 для точного распределения и переключения потоков гидравлической жидкости в нагрузочных контурах. Модель сочетает компактные габариты монтажной группы D05 и расчёт на высокие давление и расход, что делает её пригодной для станков, гидростанций и мобильной техники.

Преимущества

• Высокие рабочие параметры: рассчитан на максимальное рабочее давление до 31,5 МПа и обладает высокой пропускной способностью — модельная серия допускает потоки до 120 л/мин (точный показатель зависит от типа золотника и исполнения).
• Мокрые катушки — низкий шум и долгий ресурс: «мокрое» исполнение соленоидов уменьшает акустический шум, повышает долговечность катушек и минимизирует внешние утечки.
• Стабильность при загрязнениях: усиленные магниты и возвратные пружины обеспечивают надёжное и предсказуемое переключение даже в условиях частичного загрязнения рабочей жидкости.
• Удобство монтажа и диагностики: исполнение N1 — plug-in разъём с индикатором упрощает подключение и быструю проверку наличия питания на катушке.
• Вариативность исполнений: доступны модификации с различными типами золотников, «shockless» вариант для мягкого переключения и разные напряжения катушек.

Области применения

Клапан подходит для применения в гидравлических системах пресса, подъёмно-транспортного оборудования, мобильных гидросистемах, автоматических линиях и других комплексах, где требуется точное и надёжное распределение потока при высоких давлениях и значительных расходах.

Технические характеристики

• Тип: соленоидный направляющий клапан
• Модель: DSG-03-3C9-D24-N1-50
• Размер корпуса: 03 (CETOP D05 / ISO 4401-05)
• Количество позиций: 3
• Тип золотника: C9 — центрируемый пружиной
• Тип соленоида: DC 24 V (D24)
• Электроподключение: N1 — plug-in connector с индикатором
• Максимальная пропускная способность (для серии): до 120 л/мин
• Максимальное рабочее давление: до 31,5 МПа
• Максимальное противодавление по линии T: до 16 МПа
• Вес (ориентировочно): от ≈3,6–5 кг

Рекомендации

• Для долговечной работы поддерживайте систему в чистоте — рекомендованная степень фильтрации обычно 25 µm или лучше.
• При необходимости минимизации гидроударов выбирайте S-DSG (shockless) исполнения или устанавливайте демпферы в линиях.
• Уточняйте параметры по каталогу или у поставщика: некоторые параметры (падение давления, допустимый поток между конкретными портами) зависят от точного номера модели и исполнения.
