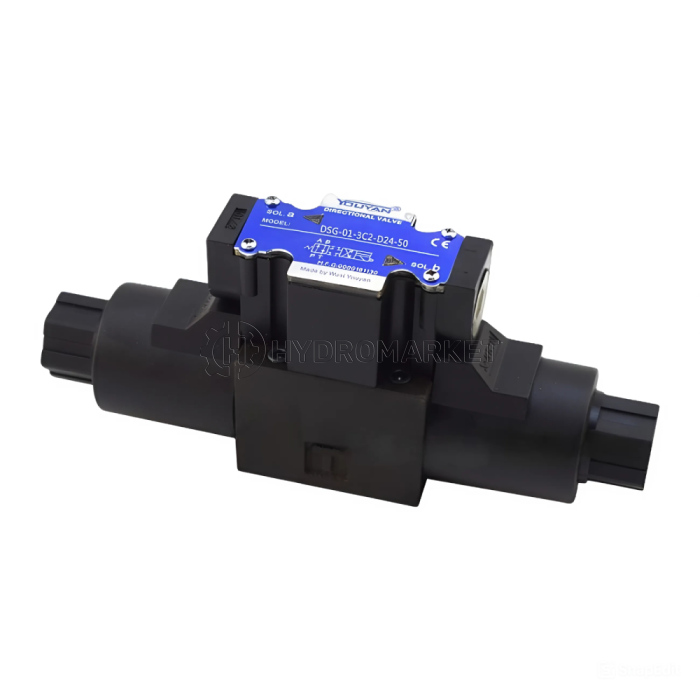

Электромагнитный распределитель DSG-01-3C2-D24-50 DC 24 V

Электромагнитный распределительный клапан DSG-01-3C2-D24-50 (DC 24 V)

DSG-01-3C2-D24-50 — элемент гидравлической распределительной системы из серии DSG-01, предназначенный для точного направления потока рабочей жидкости в промышленных и мобильных гидросистемах. Компактная конструкция, высокая производительность и способность выдерживать интенсивные нагрузки делают этот клапан универсальным компонентом.

Основные преимущества

• Высокое давление и большой расход: максимальное рабочее давление достигает ~35 МПа, а расход — до 100 л/мин, что позволяет использовать клапан в контурах с высокими требованиями по скорости потока.
• Низкие потери давления: перепад давления составляет лишь около 0,9 МПа при 60 л/мин и золотнике типа 3C2 — это улучшает эффективность системы.
• Устойчивость в работе: мощное магнитное воздействие и пружинная центровка обеспечивают стабильную работу даже при загрязнениях.
• Компактность и небольшой вес: длина корпуса сокращена до ~205 мм, а масса — до ~1,85 кг, сохраняя высокие характеристики.
• Защита IP65 (эквивалент): обеспечена устойчивость к пыли и водяным брызгам, что подходит для тяжёлых промышленных условий.

Области применения

• Автоматизированные сборочные линии и станочное оборудование
• Гидравлические контуры мобильной техники (например, подъемные механизмы, рулевое управление)
• Промышленные прессы, испытательные стенды, системы литья

Технические характеристики

• Тип клапана: электромагнитный распределительный, 4-линейный, 3-позиционный, центр — все порты перекрыты
• Размер/серия: DSG-01, типоразмер 01 (NG6 / CETOP 3 / D03)
• Золотник: 3C2 — пружинно-центрируемый, при нейтрали все порты закрыты
• Катушка: DC 24 V (тип D24), с клеммной коробкой
• Макс. рабочее давление: ~35 МПа
• Макс. обратное давление в линии T: до ~21 МПа
• Максимальный расход: до ~100 л/мин
• Перепад давления: ≈ 0,9 МПа при 60 л/мин, золотник 3C2
• Защита: IP65-эквивалент (IEC/JIS)
• Монтаж: на плиту (subplate), стандарт D03 (CETOP 3 / ISO 4401-03-02-0-94)

Рекомендации по выбору

• Убедитесь, что центрирование золотника соответствует логике работы вашей гидросхемы; для других вариантов доступны альтернативы, например smooth-shift (shockless) версии.
• Для бесперебойной работы выбирайте правильно подобранную подачу фильтра и вязкость масла.
• Тип D24 лучше всего использовать в системах с источником постоянного тока 24 В.
