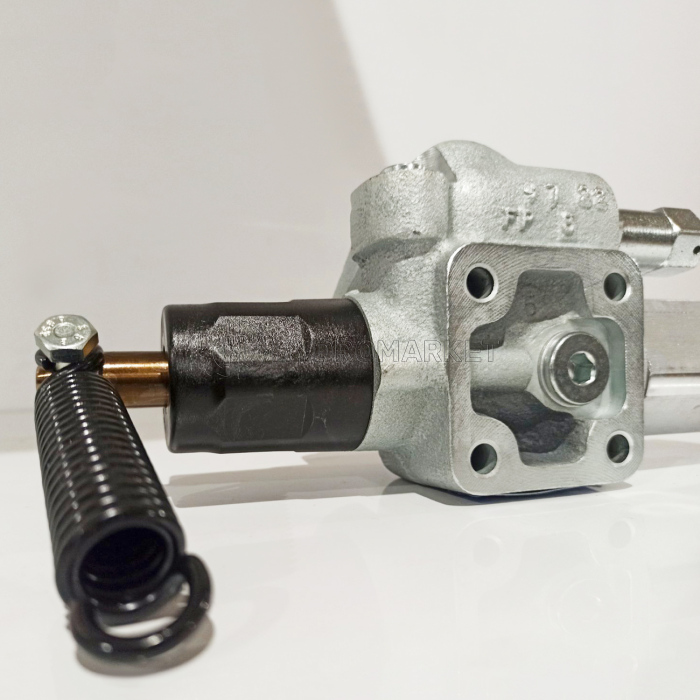

Клапан подъема кузова самосвала 080-170-1/2"TOP PN (14767622) HYVA

Пневматический клапан подъема кузова с тросом отключения (кнок-офф) Hyva 14767622

Пневматический пропорциональный клапан подъема кузова Hyva 080-170-1/2"TOP PN предназначен для среднетоннажных самосвалов. Он управляется с помощью пневматического переключателя серии LAM (обеспечивающего как быстрое, так и медленное опускание) или пропорционального управления из кабины (пропорциональное опускание). Гидравлическая схема с открытым центром соответствует стандартам CE.

Преимущества пневмоклапана Hyva 14767622

• Встроенные обратные и регулируемые предохранительные клапаны прямого типа.
• Корпус из чугуна с шаровидным графитом, рассчитанный на давление до 400 бар.
• Гибкие варианты монтажа: на шасси или на баке (в комплекте DSP).
• Механический прямой конец хода с противоударной пружиной.
• Поддержка установки датчика давления.
• Покрытие катофорезом корпуса и спирали с никелевым напылением.
• Компактные размеры.
• Рабочий диапазон температур масла от -25 до 80°C, вязкости от 12 до 100 сСт и фильтрации масла 25 мкм.

Рекомендации по эксплуатации клапана Hyva 14767622

• Устанавливайте клапан в соответствии с инструкцией по монтажу от Hyva.
• Используйте правильные шайбы и переходники в портах, чтобы избежать деформации корпуса.
• Не применяйте переходники с конической резьбой.
• Для предотвращения деформации корпуса поверхность монтажной пластины или блока должна быть идеально ровной.
• Не производите сварочные работы на клапане.
• Максимальный момент затяжки болтов крепления клапана составляет 25 Нм.

Характеристики клапана Hyva 14767622

• Код продукта: 14767622
• Всасывающий порт: ISO 228 G 1/2”
• Бак 1: ISO 228 G 3/4”
• Бак 2: ISO 228 G 3/8”
• Напорный порт: ISO 228 G 1/2”
• Стандартная установка давления: 170 бар
• Максимальная установка давления: 300 бар
• Пропускная способность: 80 л/мин
• Вес: 2.5 кг

A = пропорциональное опускание, B = подъем кузова

1* = положение отдыха, 2* = подъем кузова, 3* = опускание
