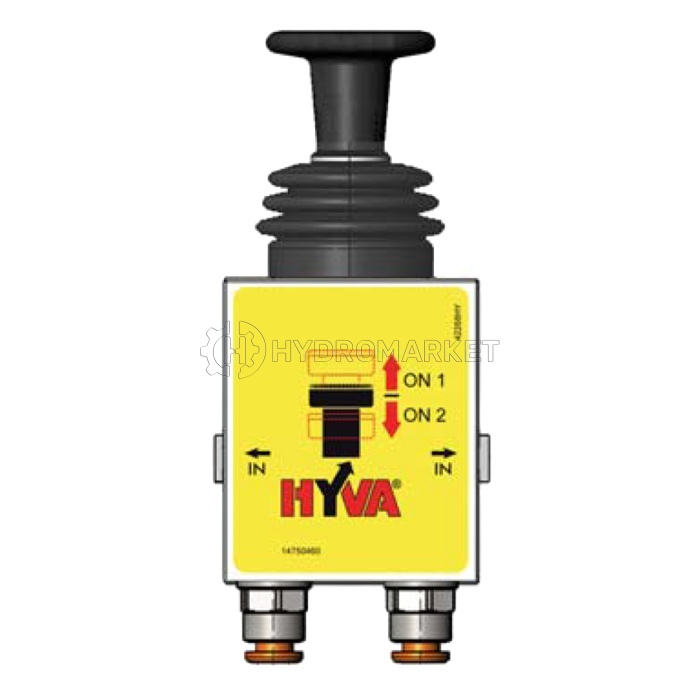

Пневматическая кнопка (свич) плоская HYVA, 14750460

Пневматический переключатель (свич) Hyva 14750460

Дополнительная секция 147 50 460 является составляющей частью пневматической системы управления Hyva 14750430. Представляет собой НЕ пропорциональное управление двойного действия и может использоваться там, где необходимо контролировать включение/выключение двух боковых движений (например, мультикап, боковые двери и т. д.). Секция имеет двусторонний пружинный возврат. Пневматический контроллер (кнопка) Hyva 14750460 обладает небольшим размером и весом, с компактным литым корпусом для удобства монтажа

Рекомендации по использованию пневмоуправления Hyva

1. Подключите секции в соответствии с пневматической схемой.
2. Для бесперебойной работы пневматической системы используйте "сухой" воздух.
3. Обеспечьте следующие условия для беспроблемной работы пневматической системы:
   • Воздушные трубки не должны быть слишком близко к острым объектам.
   • Вдали от движущихся частей.
   • Вдали от выхлопных и компрессорных линий.
   • Трубки не должны быть изогнутыми.
   • Трубки не должны быть слишком длинными.
4. В главной секции есть два отверстия M6 (10 мм глубиной) на расстоянии 58 мм для установки пневмоконтроля в кабине.
5. Выводите отвод воздуха в кабину без использования воздушной трубы.

Характеристики пневмопереключателя Hyva 14750460

Код продукта	14750460
Макс. Давление	12 бар
Мин. Давление	5 бар
Макс. Температура	+80°
Мин. Температура	-30°
Пневматические соединения	для воздушных трубок диаметром 6 мм
Пневматическая схема

A3: = рабочий порт свича (дополнительной секции); B3: = рабочий порт свича (дополнительной секции)
