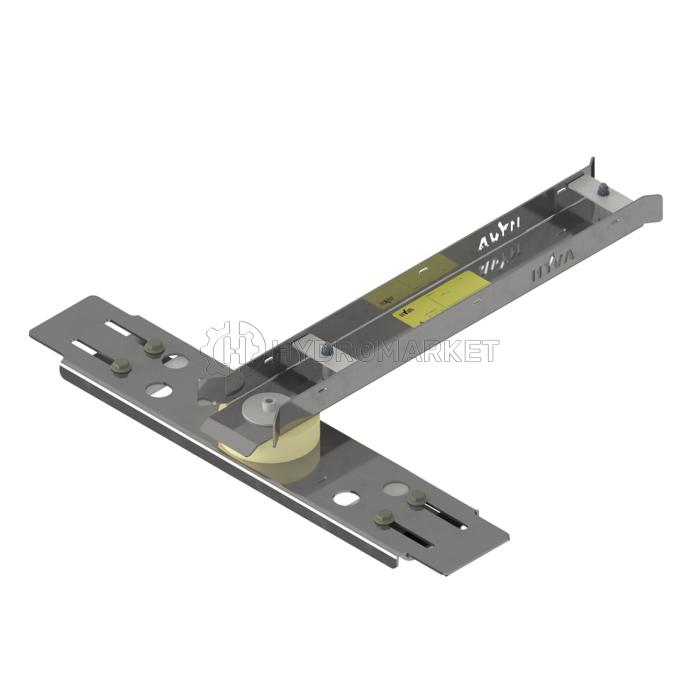

Поворотный механизм Hyva (поворотная муфта) для шлангов 14801110

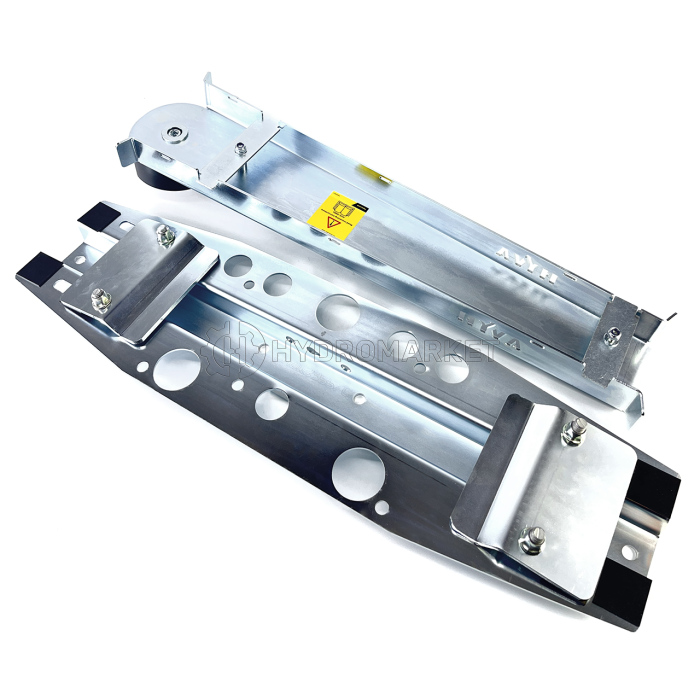

Направляющая штанга Flex Saver Easy Hyva

Поворотный механизм для шлангов, крепится на шасси. Для более комфортного изгиба шлангов при поворотах полуприцепа, а также предотвратить поломки и стирание шлангов.

Основные характеристики

• Длина: 725мм
• Ширина шасси: 495 <710 мм
• Вес: 11 кг
• Настройка крутящего момента: M12x50 Макс. 50 Нм
• Настройка крутящего момента: M8x50 Макс. 10 Нм
• Настройка крутящего момента: M12 Макс. 50Нм

Монтаж

1. Установите верхнюю часть на основание: механизм должен быть сверху основания часть; шайбы, пружина и гайка ниже базовой части.
2. Затяните основную гайку, чтобы рычаг все еще мог поворачиваться (но с некоторыми сопротивлениеми).
3. Затяните дополнительную контргайку с основной гайкой с моментом 50 Нм.

Установка

• Проведите направляющий рычаг по диагонали между рамой шасси грузового автомобиля.
• Правильно определите положение направляющего рычага:

1. Убедитесь, что после установки шлангов трактор может свободно поворачиваться без натяжения или сдавливания шлангов.
2. Проверьте, не может ли направляющий рычаг касаться каких-либо компонентов на тракторе (например, датчик уровня топлива в баке, возвратный фильтр, крышка заливной горловины).

• Закрепите зажимы под рамой шасси, затянув 4 болта (макс. крутящий момент: 50 Нм), убедитесь, что зажимы не менее 15 мм с каждой стороны под рамой шасси.
• Поместите шланги в направляющий рычаг и затяните болты М8. (макс. крутящий момент: 10 Нм), поэтому пластины удерживают шланг на месте.
