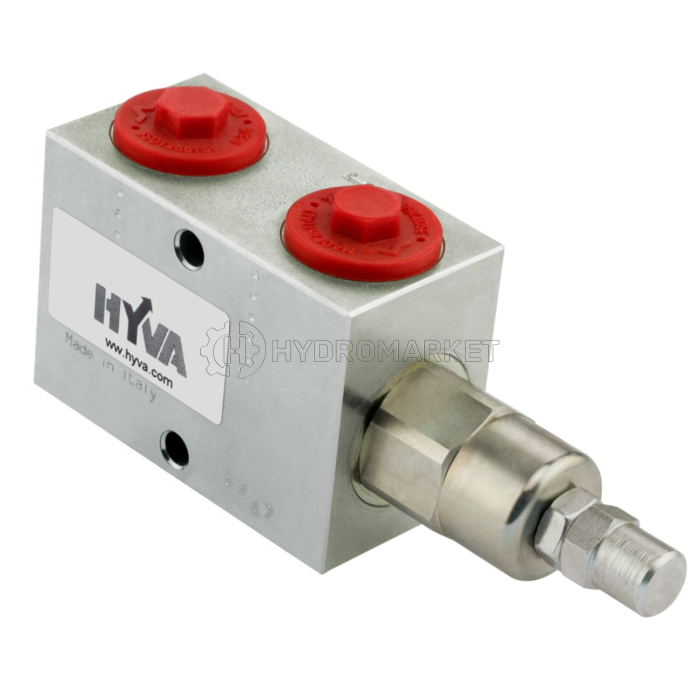

Предохранительный клапан на двухконтурную систему HYVA 01319880 (до 210 бар, 3/4" )

Клапан сброса давления со стальным корпусом Hyva 01319880

Регулируемые предохранительные клапаны с корпусом ALU могут использоваться при рабочем давлении до 210 бар, соединения ¾ или 1”, номинальный поток масла для этих клапанов составляет 100 л/мин.

Этот компонент является критически важным и используется для ограничения давления в простых двухлинейных системах.

Рекомендации по эксплуатации клапана Hyva 01319880

• Устанавливайте клапан согласно инструкциям по монтажу от Hyva.
• Используйте подходящие шайбы и адаптеры в портах, чтобы избежать деформации корпуса. Не используйте адаптеры с конической резьбой.
• Для предотвращения деформации корпуса клапана убедитесь, что поверхность монтажной пластины полностью ровная и гладкая.
• Не допускается проведение сварочных работ на клапане.
• Максимальный момент затяжки болтов при установке клапана составляет 20 Нм.
• Перед тестированием уменьшите установленное давление. Настраивайте новое давление для каждой системы в ходе испытаний.

Характеристики клапана

• Код продукта: 01319880
• Тип: Прямого действия, клапанный, регулируемый
• Материал корпуса: Сталь
• Вес: 1,1 кг
• Гидравлические соединения: G¾"
• Макс. рабочее давление: 210 бар
• Макс. пропускная способность: 100 л/мин
• Типы масла: Минеральное масло (DIN 51524 / 51525)
• Диапазон вязкости: 10 / 200 мм²/с
• Температурный диапазон: -25 / + 90 °C

P : подключение насоса = ¾", T : подключение бака = ¾"

L1 : 70 мм, L2 : 100 мм, L3 : 50 мм, L4 : 50 мм, L5 : 22 мм, L6 : 54 мм, L7 : 57 мм
