Предохранительный клапан на двухконтурную систему HYVA 01319890 (до 350 бар, G1" )

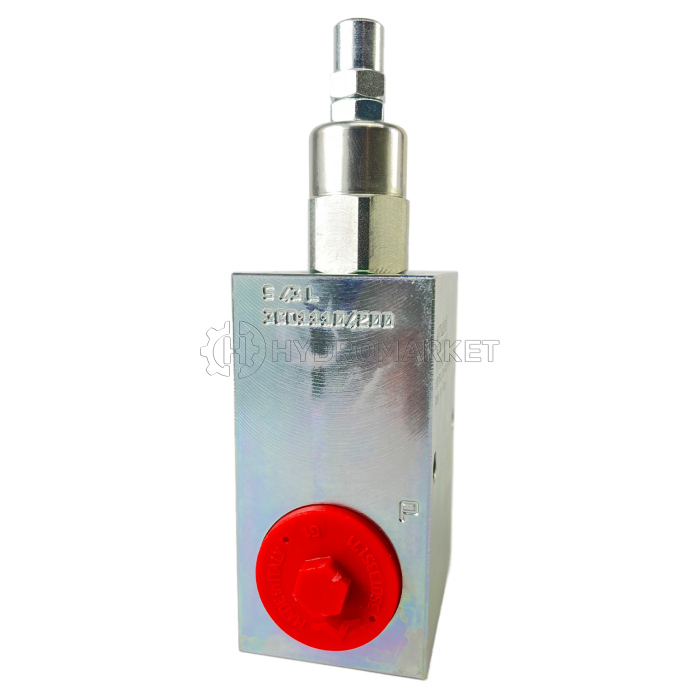

Клапан сброса давления со стальным корпусом Hyva 01319890

Регулируемые предохранительные клапаны с корпусом ALU могут использоваться при давлении до 350 бар, соединения G1”, номинальный поток масла для этих клапанов составляет 100 л/мин.

Этот компонент является критически важным и используется для ограничения давления в простых двухлинейных системах.

Рекомендации по эксплуатации клапана Hyva 01319890

• Устанавливайте клапан согласно инструкциям по монтажу от Hyva.
• Используйте подходящие шайбы и адаптеры в портах, чтобы избежать деформации корпуса. Не используйте адаптеры с конической резьбой.
• Для предотвращения деформации корпуса клапана убедитесь, что поверхность монтажной пластины полностью ровная и гладкая.
• Не допускается проведение сварочных работ на клапане.
• Максимальный момент затяжки болтов при установке клапана составляет 20 Нм.
• Перед тестированием уменьшите установленное давление. Настраивайте новое давление для каждой системы в ходе испытаний.

Характеристики клапана

• Код продукта: 01319890
• Тип: Прямого действия, клапанный, регулируемый
• Материал корпуса: Сталь
• Вес: 2,4 кг
• Гидравлические соединения: G1”
• Макс. рабочее давление: 350 бар
• Макс. пропускная способность: 100 л/мин
• Типы масла: Минеральное масло (DIN 51524 / 51525)
• Диапазон вязкости: 10 / 200 мм²/с
• Температурный диапазон: -25 / + 90 °C

P : подключение насоса = G1”, T : подключение бака = G1”

L1 : 85 мм, L2 : 120 мм, L3 : 60 мм, L4 : 63 мм, L5 : 30 мм, L6 : 65 мм, L7 : 65 мм
