Буровая установка колонкового бурения Hyundai Everdigm ECR18

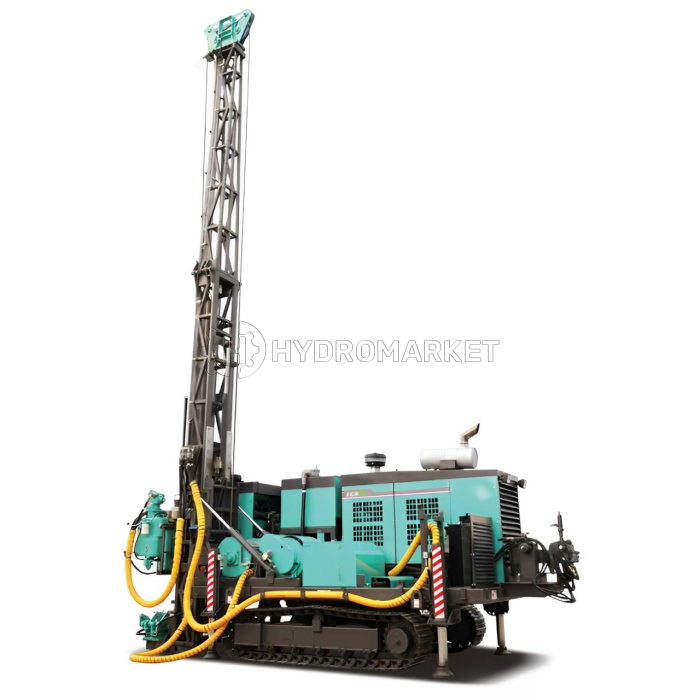

Установка для колонкового бурения Hyundai Everdigm ECR18

Установка для колонкового бурения Hyundai Everdigm ECR18 – это высокопроизводительный буровой станок, который предназначен для круглосуточных разведочных и геологоразведочных работ. Надежный и безопасный, этот агрегат соответствует самым жестким требованиям, предъявляемым к оборудованию для бурения.

Система смазки, ограждение для безопасности оператора и верхний ограничитель лебедки делают Hyundai Everdigm ECR18 универсальным и безопасным решением для буровых работ на сложных и удаленных объектах.

Ключевые особенности

• Усиленный штангодержатель: обеспечивает надежное крепление буровых штанг, повышая устойчивость и безопасность при бурении.
• Главная лебедка с двумя скоростями: лебедка оснащена пустым барабаном с тяговым усилием 117,7 кН и скоростью намотки 40 м/мин, что значительно ускоряет процесс бурения.
• Канатные лебедки: для работы на разных глубинах бурения, включая канаты для глубин до 2250 м.
• Мачта с регулируемой подачей: длина подачи 3,5 м и осевая нагрузка до 69 кН, с возможностью работы под углами от 45 до 90 градусов.
• Высокоточный вращатель: оснащен полым шпинделем диаметром 117 мм, что позволяет выполнять бурение с точной регулировкой скорости.
• Мощный двигатель: Cummins 6CTAA8.3C, 8,3 л с турбонаддувом, обеспечивающий мощность 193 кВт (260 л.с.) при 2200 об/мин для стабильной работы в самых сложных условиях.
• Гидравлическая система: с аксиально-поршневыми и шестеренными насосами для эффективной передачи мощности, охлаждения и управления.

Основные характеристики

Глубина бурения
* Даны расчетные значения. Фактическая глубина бурения будет зависеть от оборудования, условий и технологии бурения.

• Канат B: 2,250 M
• Канат N: 1,780 M
• Канат H: 1,180 M
• Канат P: 800 M

Главная лебедка

• Тяговое усилие каната: 117,7 кН
• Скорость намотки каната: Пустой барабан 40 м/мин
• Диаметр каната: 20 мм
• Длина каната: 30 м

Вспомогательная лебедка

• Тяговое усилие ка ната: Пустой барабан 10,5 кН
• Скорость намотки каната: Пустой барабан 115 м/мин
• Диаметр каната: 5 мм (0,197 дюйма) или 6 мм

Мачта и ситема подачи

• Длина подачи: 3,5 м
• Скорость подачи: Быстро и медленно с регулировкой
• Макс. осевая нагрузка: 69,0 кН (
• Тяговое усилие: 171, 2 кН (
• Угол бурения: 45 - 90 градусов
• Длина хода штанги: 6 м

Вращатель

• Полый шпиндель: 117 мм (4 5/8 дюйма)
•  Двигатель вращения: Переменный/реверсивный гидравлический двигатель
•  Механическая трансмиссия: 4 скорости

         1-е отношение: 7.16:1

         2-е отношение: 3.17:1

         3-е отношение: 1.76:1

         4-е отношение: 1.00:1

•  Конечная передача: Зубчатый механизм в масляной ванне

Силовой агрегат

• Производитель: Cummins
•  Модель: 6CTAA8.3C, Уровень 2
• Смещение: 8,3 л, 6 цилиндров
• Мощность: 193 кВт (260 лс)
• Обороты в минуту: 2,200
• Тип двигателя: С турбонаддувом, после охлаждения дизельного двигателя
• Охлаждение: Вода
• Электрическая система: 24 В (генератор 24 В/70 А)

Зажим

• Тип: Гидравлически открывается/закрывается
• Макс. размер стержня: PW - 139,7 мм
• Вместимость: 13 012 кг

Гидравлическая система

• Первичный насос: Аксиально-поршневой, переменного рабочего объема 28 МПа, 250 л/мин
• Вторичный насос: Аксиально-поршневой, переменного рабочего объема 20 МПа, 70 л/мин
• 1-й вспомогательный насос: Шестерня, фиксированный рабочий объем 10 МПа, 44 л/мин
• 2-й вспомогательный насос: Шестерня, фиксированный рабочий объем 6 МПа, 35 л/мин
• 3-й вспомогательный насос: Шестерня, фиксированный рабочий объем 20 МПа, 10 л/мин
• Охлаждение гидравлического масла: Воздух

Стандартные функции:

• Штангодержатель
• Двухскоростная главная лебедка
• Канатная лебедка
• Стандартные выдвижные опоры
• Стандартные рычаги управления
• Клапан свинчевания и развичивания
• Система централизованной смазки
• Ограждение
• Верхний ограничитель лебедки
