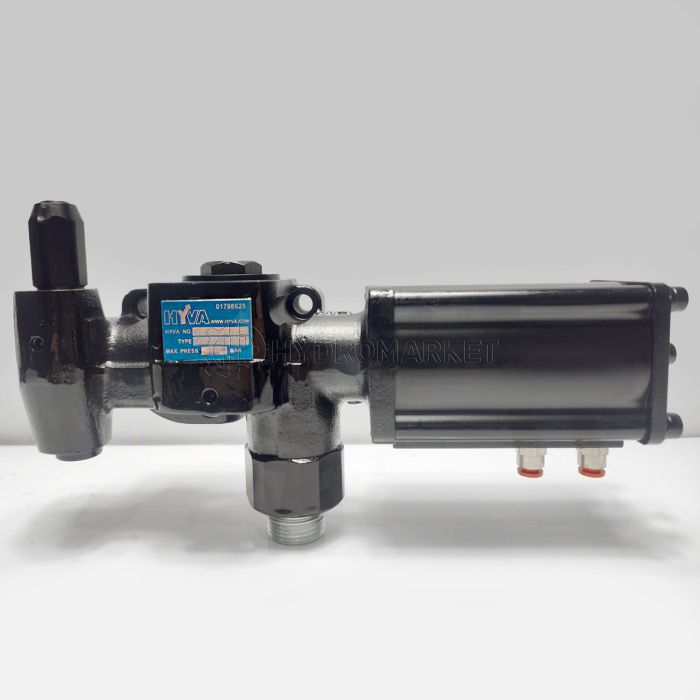

Гидравлический клапан на самосвал HYVA 14767228 (150 л/мин, 280 бар, Ø3/4")

Гидрораспределитель для самосвала 14767228 от Hyva (Нидерланды)

Клапан-гидрораспределитель Hyva HT-TNK/SAE-1150-280-P3/4" из серии HT 1150 предназначен для работы в системах с максимальным расходом масла до 150 л/мин и рабочим давлением до 280 бар. Регулировка максимального давления осуществляется за счет использования картриджа с фиксированным значением. Клапан оснащен стандартными соединениями G 3/4 дюйма и пневматическим портом диаметром 6 мм.

Его уникальная конструкция позволяет устанавливать клапан как на баке, так и непосредственно на цилиндре.

Клапаны серии HT от Hyva, основанные на проверенных технических решениях, представляют собой надежное и эффективное решение для самосвалов. Они обеспечивают высокую безопасность и повышают производительность системы, гарантируя точное управление положением кузова. Эти клапаны особенно подходят для самосвалов с небольшой грузоподъемностью и гидросистем с умеренным потоком масла. Конструкция золотника обеспечивает плавное и регулируемое опускание.

Характеристики гидрораспределителя Hyva 14767228

• Макс. пропускная способность: 150 л/мин
• Макс. рабочее давление: 280 бар
• Пневматическое пилотное давление: 6-10 бар
• Вес: 3.7 кг
• Порт для насоса (P): G 3/4"
• Порт для бака (T): G 3/4"
• Порт для цилиндра (C): G 3/4" - SAE
• Диапазон вязкости:
  • Минимальная: 12 мм²/с (сСт)
  • Максимальная: 100 мм²/с (сСт)
• Диапазон температуры масла: от -25 до +80 °C

Гидравлическая схема

Рекомендации по эксплуатации

• Установите клапан в соответствии с инструкциями по монтажу.
• Используйте правильные переходники в портах, чтобы предотвратить деформацию корпуса.
• Не используйте переходники с конической резьбой.
• Чтобы дополнительно предотвратить деформацию корпуса клапана, поверхность монтажной пластины должна быть совершенно плоской.
• Не приваривайте гидрораспределитель.
• Идеальное давление воздуха для клапана составляет 8 бар.
• Убедитесь, что входящий воздух сухой.
