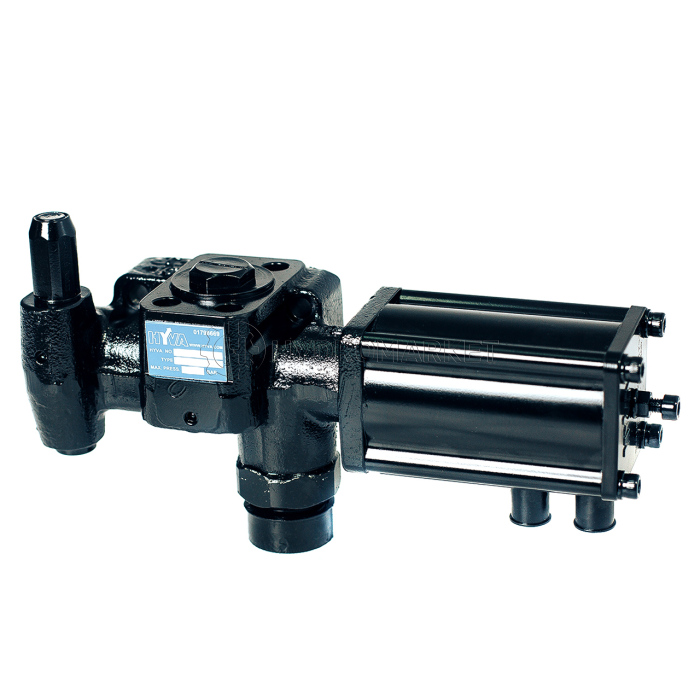

Гидравлический клапан на самосвал HYVA 14767278 (150 л/мин, 280 бар, Ø1")

Гидрораспределитель для самосвала Hyva 14767278

Клапан-гидрораспределитель Hyva HT-TNK/SAE-1150-280-P1" серии HT 1150 разработан для работы в гидравлических системах с максимальной пропускной способностью до 150 л/мин. Рабочее давление клапана достигает 280 бар, а максимальное давление устанавливается при помощи фиксированного картриджного механизма. Порты соединения включают G 1" для насоса, G 3/4" для бака и гидроцилиндра, а также пневматический порт диаметром 6 мм.

Особая конструкция корпуса позволяет установить клапан как на баке, так и непосредственно на цилиндре, что расширяет возможности монтажа.

Клапаны серии HT от Hyva, созданные с применением проверенных инженерных решений, зарекомендовали себя как надежные компоненты для самосвалов. Они гарантируют высокую точность контроля положения кузова, что способствует безопасности работы и повышению общей производительности системы. Эти клапаны особенно подходят для стандартных самосвалов с малой грузоподъемностью или в гидросистемах с умеренной скоростью потока. Золотниковая конструкция обеспечивает пропорциональное управление опусканием кузова и регулируемую скорость движения.

Основные параметры Hyva 14767278

• Макс. пропускная способность: 150 л/мин
• Макс. рабочее давление: 280 бар
• Пневматическое пилотное давление: 6-10 бар
• Вес: 3.7 кг
• Порт для насоса (P): G 1"
• Порт для бака (T): G 3/4"
• Порт для цилиндра (C): G 3/4" - SAE
• Диапазон температуры масла: от -25 до +80 °C
• Диапазон вязкости: минимальная 12 мм²/с (сСт), максимальная 100 мм²/с (сСт)

Гидравлическая схема

Рекомендации по эксплуатации

• Установите клапан в соответствии с инструкциями по монтажу.
• Используйте правильные переходники в портах, чтобы предотвратить деформацию корпуса.
• Не используйте переходники с конической резьбой.
• Чтобы дополнительно предотвратить деформацию корпуса клапана, поверхность монтажной пластины должна быть совершенно плоской.
• Не приваривайте гидрораспределитель.
• Идеальное давление воздуха для клапана составляет 8 бар.
• Убедитесь, что входящий воздух сухой.
