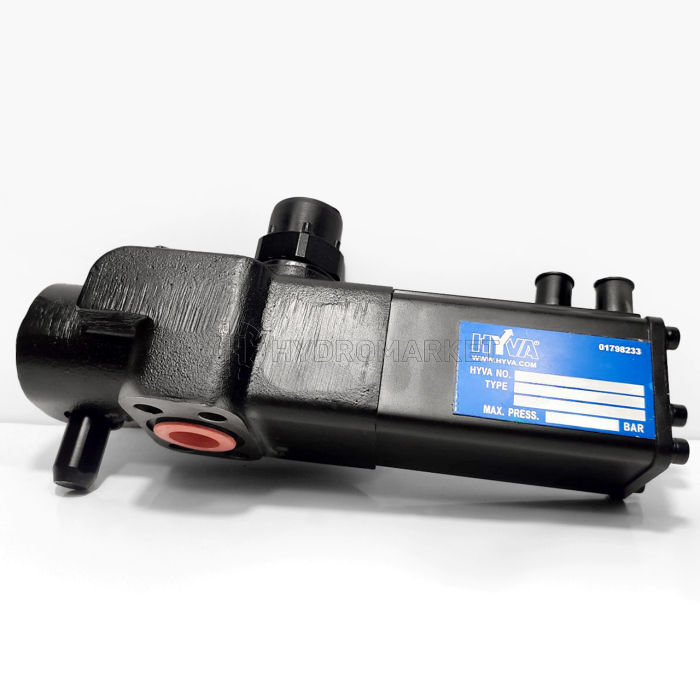

Гидрораспределитель на цилиндр HYVA 14767461 (220 л/мин, 220 бар, Ø1")

Гидрораспределитель для самосвала Hyva TIP VALVE HT-SAE-1220-220-P1"

Гидравлические клапаны Hyva модели HT-1220 с максимальной пропускной способностью до 220 л/мин представляют собой оптимальный выбор для применения в системах с большими гидроцилиндрами или в условиях повышенной нагрузки, где важны высокая скорость и пропускная способность. Максимальное рабочее давление задается при помощи фиксированного картриджа Hyva. Конструкция золотника гарантирует точное функционирование: опускание происходит пропорционально, а скорость регулируется.

Для повышения пропускной способности гидравлические соединения выполнены с резьбой G 1”. Дополнительно предусмотрен порт G 1/4” для подключения датчика давления. Пневматическое подключение осуществляется через 6-миллиметровые трубки.

Гидрораспределители стандарта SAE предназначены для установки непосредственно на гидроцилиндры Hyva с использованием монтажного комплекта, который поставляется в комплекте. Эти распределители также выполняют роль клапанов защиты от разрыва при аварийном повреждении шланга высокого давления.

Основные параметры Hyva 14767461

• Макс. пропускная способность: 220 л/мин
• Макс. рабочее давление: 220 бар
• Пневматическое пилотное давление: 6-12 бар
• Вес: 5.5 кг
• Подключение насоса (P): G 1"
• Подключение к баку (T): G 1"
• Подключение к цилиндру (C): SAE
• Минимальная фильтрация: 25 мкм
• Диапазон вязкости мин / макс: 12 / 100 мм²/с (сСт)
• Максимальная начальная вязкость: 1500 мм²/с (сСт)
• Диапазон температуры: от -40 до +80 °C

Гидравлическая схема

Рекомендации по эксплуатации

• Установите клапан в соответствии с инструкциями по монтажу.
• Используйте правильные переходники в портах, чтобы предотвратить деформацию корпуса.
• Не используйте переходники с конической резьбой.
• Чтобы дополнительно предотвратить деформацию корпуса клапана, поверхность монтажной пластины должна быть совершенно плоской.
• Не приваривайте гидрораспределитель.
• Идеальное давление воздуха для клапана составляет 8 бар.
• Убедитесь, что входящий воздух сухой.
