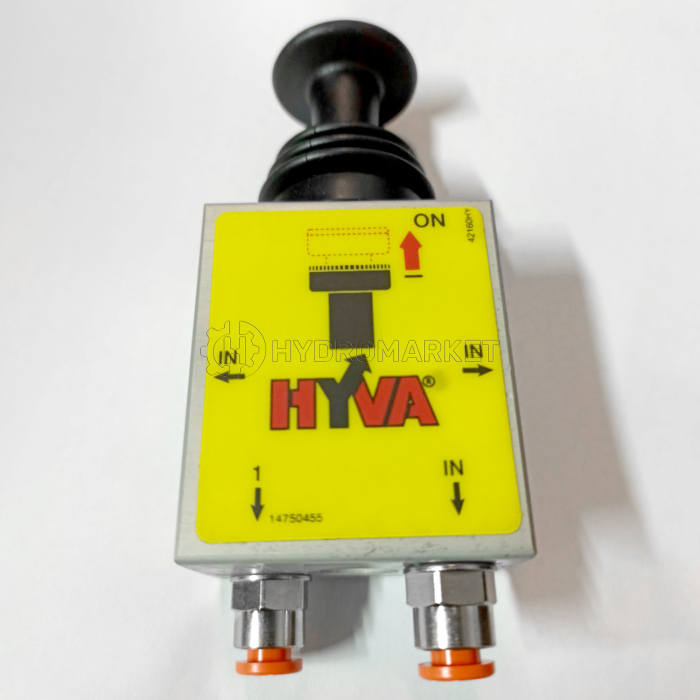

Пневматическая кнопка (свич) HYVA плоская, 14750455

Пневматический переключатель (свич) Hyva 14750455

Дополнительная секция 147 50 455 является составляющей частью пневматической системы управления Hyva 14750430. Представляет собой НЕ пропорциональное управление одностороннего действия и может использоваться там, где необходимо контролировать одно боковое движение (например, механизм отбора мощности, селекторный клапан и т. д.). Секция фиксируется в конечном положении. Пневматический контроллер (кнопка) Hyva 14750455 обладает небольшим размером и весом, с компактным литым корпусом для удобства монтажа

Рекомендации по использованию пневмоуправления Hyva

1. Подключите секции в соответствии с пневматической схемой.
2. Для бесперебойной работы пневматической системы используйте "сухой" воздух.
3. Обеспечьте следующие условия для беспроблемной работы пневматической системы:
   • Воздушные трубки не должны быть слишком близко к острым объектам.
   • Вдали от движущихся частей.
   • Вдали от выхлопных и компрессорных линий.
   • Трубки не должны быть изогнутыми.
   • Трубки не должны быть слишком длинными.
4. В главной секции есть два отверстия M6 (10 мм глубиной) на расстоянии 58 мм для установки пневмоконтроля в кабине.
5. Выводите отвод воздуха в кабину без использования воздушной трубы.

Характеристики пневмопереключателя Hyva 14750455

Код продукта	14750455
Макс. Давление	12 бар
Мин. Давление	5 бар
Макс. Температура	+80°
Мин. Температура	-30°
Пневматические соединения	для воздушных трубок диаметром 6 мм
Схема подключения

A2: = рабочий порт свича (дополнительной секции)
