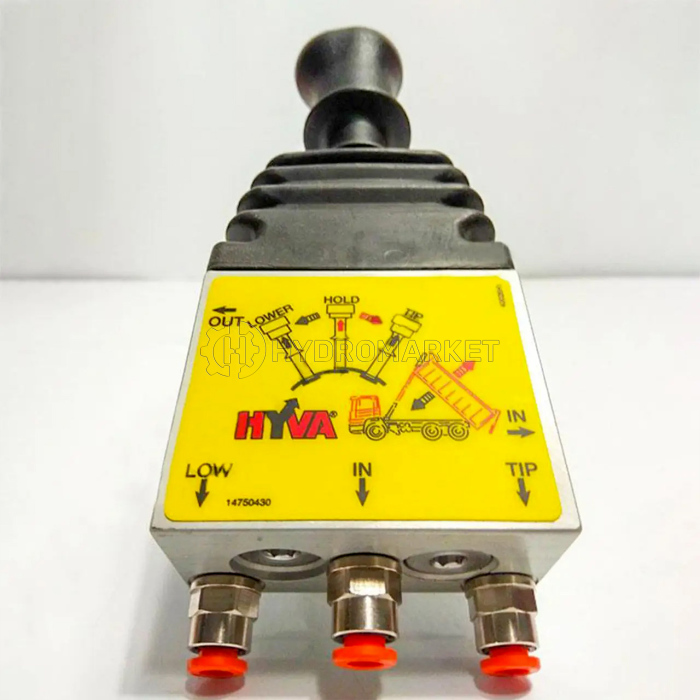

Джойстик пневматический на 3 позиции (плоский) 14750430 HYVA

Пневматический джойстик управления Hyva 14750430

Джойстик управления пневматический (пневмоконтроль) Hyva 147 50 430 представляет собой систему управления двойного действия и может использоваться там, где необходимо контролировать два боковых движения (например, опрокидывающие клапаны, главные цилиндры крюковых или скиповых погрузчиков и т. д.).

Рекомендации по использованию пневмоджойстика Hyva

1. Подключите джойстик в соответствии с пневматической схемой.
2. Для бесперебойной работы пневматической системы используйте "сухой" воздух.
3. Обеспечьте следующие условия для беспроблемной работы пневматической системы:
   • Воздушные трубки не должны быть слишком близко к острым объектам.
   • Вдали от движущихся частей.
   • Вдали от выхлопных и компрессорных линий.
   • Трубки не должны быть изогнутыми.
   • Трубки не должны быть слишком длинными.
4. В главной секции есть два отверстия M6 (10 мм глубиной) на расстоянии 58 мм для установки пневмоконтроля в кабине.
5. Выводите отвод воздуха в кабину без использования воздушной трубы.

Характеристики пневматического регулятора Hyva 14750430

P: = воздуховод; A1: = соединение для опрокидывания (к гидрораспределителю подъема кузова); B1: = соединение для опускания (к гидрораспределителю подъема кузовая); H: = резина для рукоятки; R: = выход воздуха
