Регулируемый клапан сброса давления HYVA 14701160 (до 190 бар, G1")

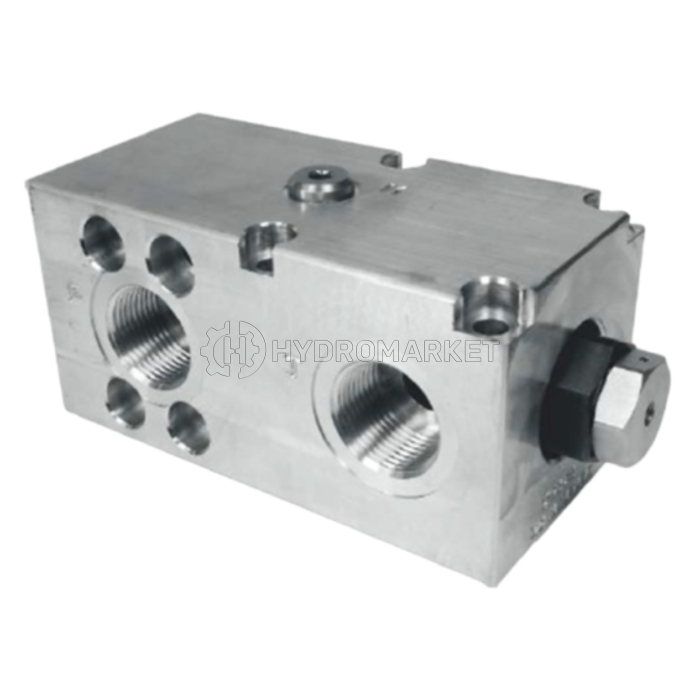

Клапан сброса давления со стальным корпусом Hyva 14701160

Регулируемые предохранительные клапаны с алюминиевым корпусом (ALU) предназначены для защиты гидравлических систем от превышения допустимого давления. Они рассчитаны на работу при давлении до 190 бар, что делает их универсальными для различных применений. Благодаря соединениям G1" эти клапаны легко монтируются в гидравлические системы. Номинальный расход масла составляет 150 литров в минуту, что обеспечивает стабильное функционирование системы и поддержание необходимого уровня давления.

Рекомендации по эксплуатации клапана Hyva 14701160

• Устанавливайте клапан согласно инструкциям по монтажу от Hyva.
• Используйте подходящие шайбы и адаптеры в портах, чтобы избежать деформации корпуса. Не используйте адаптеры с конической резьбой.
• Для предотвращения деформации корпуса клапана убедитесь, что поверхность монтажной пластины полностью ровная и гладкая.
• Не допускается проведение сварочных работ на клапане.
• Максимальный момент затяжки болтов при установке клапана составляет 20 Нм.
• Перед тестированием уменьшите установленное давление. Настраивайте новое давление для каждой системы в ходе испытаний.

Характеристики клапана

• Код продукта: 14701160
• Тип: Прямого действия, клапанный, регулируемый
• Материал корпуса: Сталь
• Вес: 2,5 кг
• Гидравлические соединения: G1”
• Макс. рабочее давление: 190 бар
• Макс. пропускная способность: 150 л/мин
• Типы масла: Минеральное масло (DIN 51524 / 51525)
• Диапазон вязкости: 10 / 200 мм²/с
• Температурный диапазон: -25 / + 90 °C

P : подключение насоса = G1”, T : подключение бака = G1”, С : соединение цилиндра, R : картридж сброса давления, X : соединение манометра = ¼"
