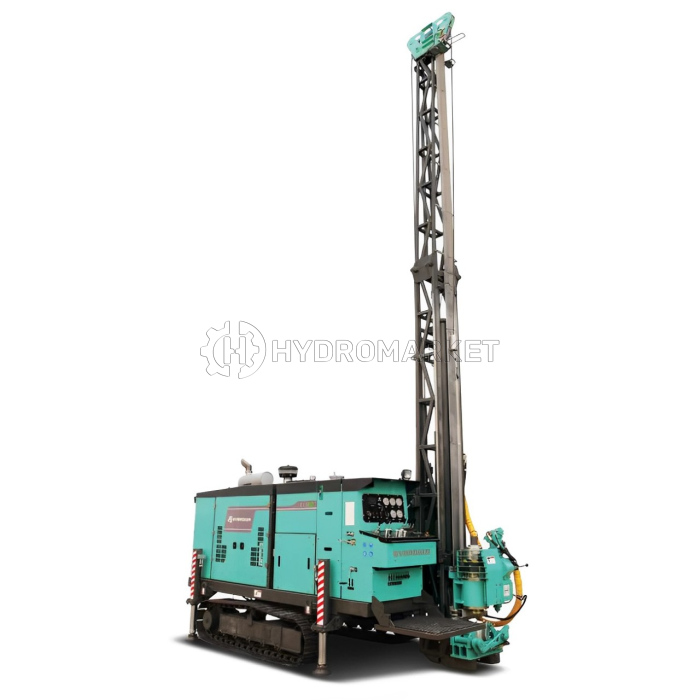

Буровая установка колонкового бурения Hyundai Everdigm ECR12

Установка для колонкового бурения Hyundai Everdigm ECR12

Установка для колонкового бурения Hyundai Everdigm ECR12 – это высокопроизводительный буровой станок, который предназначен для круглосуточных разведочных и геологоразведочных работ. Надежный и безопасный, этот агрегат соответствует самым жестким требованиям, предъявляемым к оборудованию для бурения.

Система смазки, ограждение для безопасности оператора и верхний ограничитель лебедки делают Hyundai Everdigm ECR12 универсальным и безопасным решением для буровых работ на сложных и удаленных объектах.

Ключевые особенности

• Усиленный штангодержатель: обеспечивает надежное крепление буровых штанг, повышая устойчивость и безопасность при бурении.
• Главная лебедка с двумя скоростями: лебедка оснащена пустым барабаном с тяговым усилием 79,4 кН и скоростью намотки 41 м/мин, что значительно ускоряет процесс бурения.
• Канатные лебедки: для работы на разных глубинах бурения, включая канаты для глубин до 1500 м.
• Мачта с регулируемой подачей: длина подачи 3,25 м и осевая нагрузка до 45,3 кН, с возможностью работы под углами от 45 до 90 градусов.
• Высокоточный вращатель: оснащен полым шпинделем диаметром 117 мм, что позволяет выполнять бурение с точной регулировкой скорости.
• Мощный двигатель: Cummins 6CTAA8.3C, 8,3 л с турбонаддувом, обеспечивающий мощность 152 кВт (205 л.с.) при 2200 об/мин для стабильной работы в самых сложных условиях.
• Гидравлическая система: с аксиально-поршневыми и шестеренными насосами для эффективной передачи мощности, охлаждения и управления.

Основные характеристики

Глубина бурения
* Даны расчетные значения. Фактическая глубина бурения будет зависеть от оборудования, условий и технологии бурения.

• Канат B: 1500 M
• Канат N: 1190 M
• Канат H: 790 M
• Канат P: 480 M

Главная лебедка

• Тяговое усилие каната: Пустой барабан 79,4 кН
• Скорость намотки каната: Пустой барабан 41 м/мин
• Диаметр каната: 16 мм
• Длина каната: 30 м

Вспомогательная лебедка

• Тяговое усилие ка ната: Пустой барабан 10,5 кН
• Скорость намотки каната: Пустой барабан 115 м/мин
• Диаметр каната: 5 мм (0,197 дюйма) или 6 мм
• Длина каната: 1500 м

Мачта и ситема подачи

• Длина подачи: 3,25 м
• Скорость подачи: Быстро и медленно с регулировкой
• Макс. осевая нагрузка: 45,3 кН
• Тяговое усилие: 114,6 кН
• Угол бурения: 45 - 90 градусов
• Длина хода штанги: 6 м

Вращатель

• Полый шпиндель: 117 мм (4 5/8 дюйма)
•  Двигатель вращения: Переменный/реверсивный гидравлический двигатель
•  Механическая трансмиссия: 4 скорости

         1-е отношение: 7.16:1

         2-е отношение: 3.17:1

         3-е отношение: 1.76:1

         4-е отношение: 1.00:1

•  Конечная передача: Зубчатый механизм в масляной ванне

Силовой агрегат

• Производитель: Cummins
•  Модель: 6CTAA8.3C, Уровень 2
• Смещение: 8,3 л, 6 цилиндров
• Мощность: 152 кВт (205 л.с.)
• Обороты в минуту: 2,200
• Тип двигателя: С турбонаддувом, после охлаждения дизельного двигателя
• Охлаждение: Вода
• Электрическая система: 24 В (генератор 24 В/70 А)

Зажим

• Тип: Гидравлически открывается/закрывается
• Макс. размер стержня: PW - 139,7 мм
• Вместимость: 13 012 кг

Гидравлическая система

• Первичный насос: Аксиально-поршневой, переменного рабочего объема 28 МПа, 180 л/мин (4061 фунт/кв. дюйм, 47 галлонов/мин)
• Вторичный насос: Аксиально-поршневой, переменного рабочего объема 20 МПа, 70 л/мин (2900 фунтов на кв. дюйм, 18 галлонов в минуту)
• 1-й вспомогательный насос: Шестерня, фиксированный рабочий объем 10 МПа, 44 л/мин (1450 фунтов на кв. дюйм, 11 галлонов в минуту)
• 2-й вспомогательный насос: Шестерня, фиксированный рабочий объем 6 МПа, 35 л/мин (870 фунтов на кв. дюйм, 9 галлонов в минуту)
• 3-й вспомогательный насос: Шестерня, фиксированный рабочий объем 20 МПа, 10 л/мин (2900 фунтов на кв. дюйм, 2,6 галлона в минуту)
• Охлаждение гидравлического масла: Воздух

Стандартные функции:

• Штангодержатель
• Двухскоростная главная лебедка
• Канатная лебедка
• Стандартные выдвижные опоры
• Стандартные рычаги управления
• Клапан свинчевания и развичивания
• Система централизованной смазки
• Ограждение
• Верхний ограничитель лебедки
