Бурова установка колонкового буріння Hyundai Everdigm ECR18

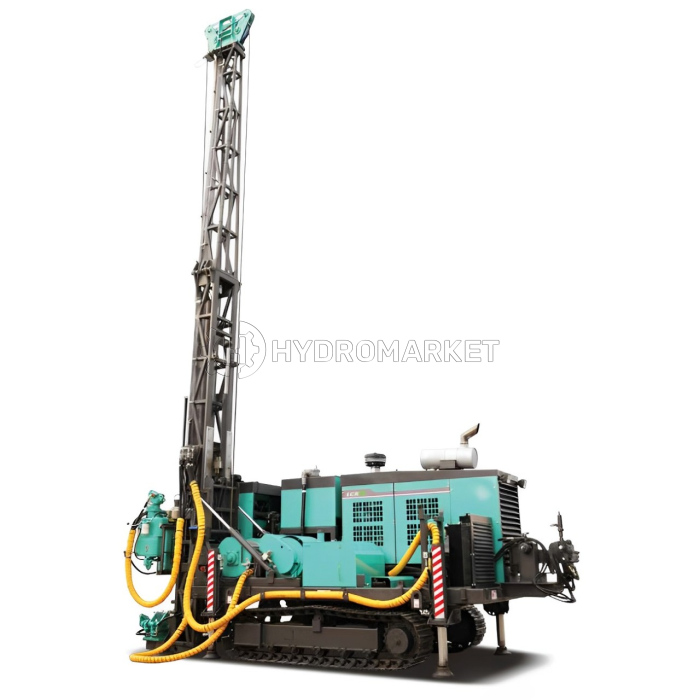

Установка для колонкового буріння Hyundai Everdigm ECR18

Установка для колонкового буріння Hyundai Everdigm ECR18 – це високопродуктивний буровий верстат, який призначений для цілодобових розвідувальних та геологорозвідувальних робіт. Надійний і безпечний, цей агрегат відповідає найжорсткішим вимогам до обладнання для буріння.

Система мастила, огорожа для безпеки оператора та верхній обмежувач лебідки роблять Hyundai Everdigm ECR18 універсальним та безпечним рішенням для бурових робіт на складних та віддалених об'єктах.

Ключові особливості

• Посилений штанготримач: забезпечує надійне кріплення бурових штанг, підвищуючи стійкість та безпеку при бурінні.
• Головна лебідка з двома швидкостями: лебідка оснащена порожнім барабаном з тяговим зусиллям 117,7 кН та швидкістю намотування 40 м/хв, що значно прискорює процес буріння.
• Канатні лебідки: для роботи на різних глибинах буріння, включаючи канати для глибин до 2250 м.
• щогла з регульованою подачею: довжина подачі 3,5 м і осьове навантаження до 69 кН, з можливістю роботи під кутами від 45 до 90 градусів.
• Високоточний обертач: оснащений порожнім шпинделем діаметром 117 мм, що дозволяє виконувати буріння з точним регулюванням швидкості.
• Потужний двигун: Cummins 6CTAA8.3C, 8,3 л з турбонаддувом, що забезпечує потужність 193 кВт (260 к.с.) при 2200 об/хв для стабільної роботи в найскладніших умовах. /li>
• Гідравлічна система: з аксіально-поршневими та шестеренними насосами для ефективної передачі потужності, охолодження та керування.

Основні характеристики

Глибина буріння
* Дані розрахункові значення. Фактична глибина буріння залежатиме від обладнання, умов та технології буріння.

• Канат B: 2,250 M
• Канат N: 1,780 M
• Канат H: 1,180 M
• Канат P: 800 M

Головна лебідка

• Тягове зусилля каната: 117,7 кН
• Швидкість намотування канату: Порожній барабан 40 м/хв
• Діаметр канату: 20 мм
• Довжина канату: 30 м

Допоміжна лебідка

• Тягове зусилля канату: Порожній барабан 10,5 кН
• Швидкість намотування канату: Порожній барабан 115 м/хв
• Діаметр канату: 5 мм (0,197 дюйма) або 6 мм

щогла та система подачі

• Довжина подачі: 3,5 м
• Швидкість подачі: Швидко та повільно з регулюванням
• Макс. осьове навантаження: 69,0 кН (
• Тягове зусилля: 171, 2 кН (
• Кут буріння: 45 - 90 градусів
• Довжина ходу штанги: 6 м

Обертач

• Порожнистий шпиндель: 117 мм (4 5/8 дюйма)
•  Двигун обертання: Змінний/реверсивний гідравлічний двигун
•  Механічна трансмісія: 4 швидкості

         1 ставлення: 7.16:1

         2-е ставлення: 3.17:1

         3-е ставлення: 1.76:1

         4 ставлення: 1.00:1

•  Кінцева передача: Зубчастий механізм у масляній ванні

Силовий агрегат

• Виробник: Cummins
•  Модель: 6CTAA8.3C, Рівень 2
• Зміщення: 8,3 л, 6 циліндрів
• Потужність: 193 кВт (260 л.с.)
• Оберти за хвилину: 2,200
• Тип двигуна: З турбонаддувом, після охолодження дизельного двигуна
• Охолодження: Вода
• Електрична система: 24 В (генератор 24 В/70 А)

Затискач

• Тип: Гідравлічно відкривається/закривається
• Макс. розмір стрижня: PW – 139,7 мм
• Місткість: 13 012 кг

Гідравлічна система

• Первинний насос: Аксіально-поршневий, змінного робочого об'єму 28 МПа, 250 л/хв
• Вторинний насос: Аксіально-поршневий, змінного робочого об'єму 20 МПа, 70 л/хв
• 1-й допоміжний насос: Шестерня, фіксований робочий об'єм 10 МПа, 44 л/хв
• 2-й допоміжний насос: Шестерня, фіксований робочий об'єм 6 МПа, 35 л/хв
• 3-й допоміжний насос: Шестерня, фіксований робочий об'єм 20 МПа, 10 л/хв
• Охолодження гідравлічної олії: Повітря

Стандартні функції:

• Штангоутримувач
• Двошвидкісна головна лебідка
• Канатна лебідка
• Стандартні висувні опори
• Стандартні важелі управління
• Клапан звинчування та розвивання
• Система централізованого мастила
• Огородження
• Верхній обмежувач лебідки
