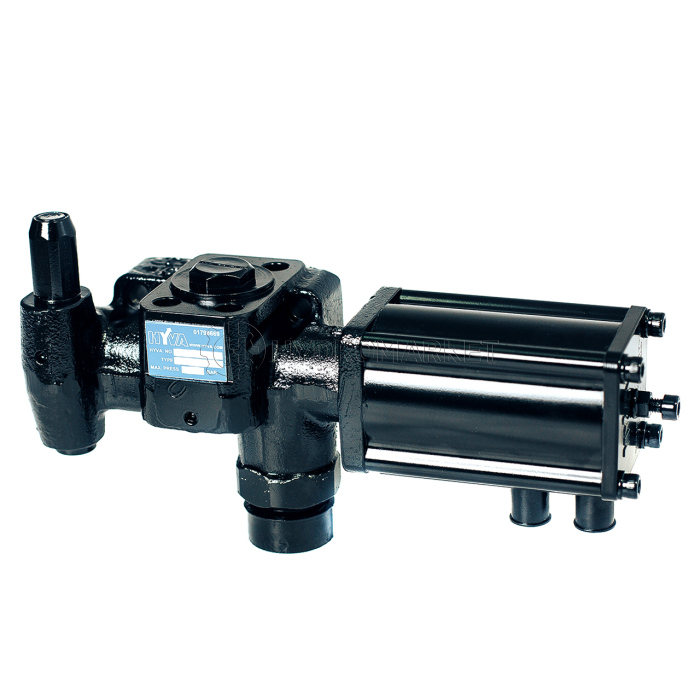

Гідравлічний клапан на самоскид HYVA 14767267 (150 л/хв, 170 бар, Ø1")

Гідророзподільник для самоскида Hyva 14767267

Клапан-гідророзподільник Hyva HT-TNK/SAE-1150-170-P1" серії HT 1150 призначений для роботи в гідравлічних системах з максимальною пропускною здатністю до 150 л/хв. Робочий тиск клапана досягає 170 бар, а максимальний тиск встановлюється за допомогою фіксованого картриджного механізму. Порти підключення включають G 1" для насоса, G 3/4" для бака та гідроциліндра, а також пневматичний порт діаметром 6 мм.

Особлива конструкція корпусу дозволяє встановлювати клапан як на баку, так і безпосередньо на циліндрі, що розширює можливості монтажу.

Клапани серії HT від Hyva, розроблені на основі перевірених інженерних рішень, зарекомендували себе як надійні компоненти для самоскидної техніки. Вони забезпечують високу точність контролю положення кузова, що сприяє безпеці роботи та підвищенню загальної продуктивності системи. Ці клапани особливо підходять для стандартних самоскидів з малою вантажопідйомністю або для гідросистем із помірною швидкістю потоку. Конструкція золотника забезпечує пропорційне управління опусканням кузова та регульовану швидкість руху.

Основні параметри Hyva 14767267

• Макс. пропускна здатність: 150 л/хв
• Макс. робочий тиск: 170 бар
• Пневматичний пілотний тиск: 6-10 бар
• Вага: 3.7 кг
• Порт для насоса (P): G 1"
• Порт для бака (T): G 3/4"
• Порт для циліндра (C): G 3/4" - SAE
• Діапазон температури масла: від -25 до +80 °C
• Діапазон в'язкості: мінімальна 12 мм²/с (сСт), максимальна 100 мм²/с (сСт)

Гідравлічна схема

Рекомендації щодо експлуатації

• Встановіть клапан відповідно до інструкцій по монтажу.
• Використовуйте правильні перехідники в портах, щоб уникнути деформації корпусу.
• Не використовуйте перехідники з конічною різьбою.
• Щоб додатково запобігти деформації корпусу клапана, поверхня монтажної пластини повинна бути абсолютно рівною.
• Не зварюйте гідророзподільник.
• Ідеальний тиск повітря для клапана становить 8 бар.
• Переконайтеся, що повітря, яке надходить, сухе.
