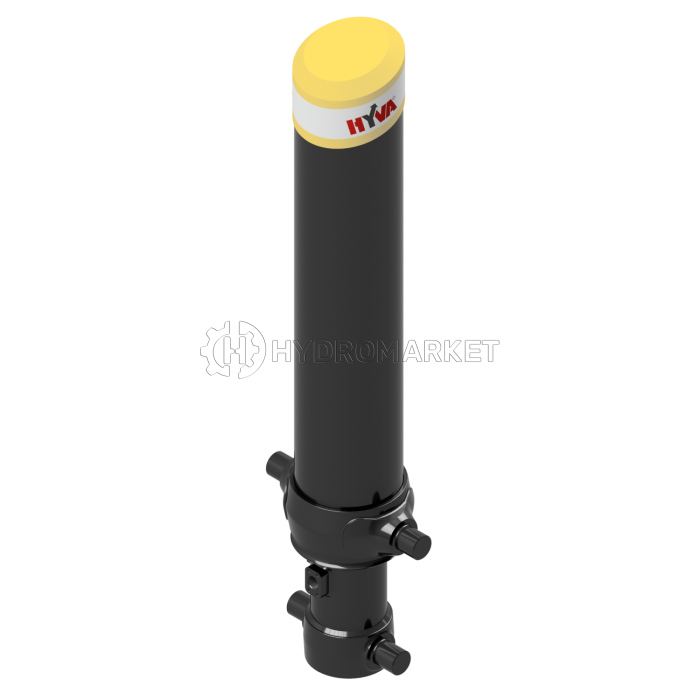

Гідроциліндр FC A191-5-07025-000-K0343-HD-HC фронтальний з кожухом HYVA, 70517581

Фронтальний гідравлічний циліндр Hyva FC A191-5-07025-000-K0343-HD-HC, хромований

Цей потужний гідроциліндр діаметром 191 мм із п’ятьма ступенями призначений для роботи в різних умовах і здатний піднімати вантажі масою до 79 тонн при загальному ході 7025 мм. Завдяки максимальному робочому тиску 250 бар циліндр Hyva FC A191-5-07025-000-K0343-HD-HC вирізняється високою вантажопідйомністю, що дозволяє використовувати більш компактні рішення на самоскидних установках, економлячи простір і зменшуючи загальну вагу конструкції. Найчастіше він застосовується з прямим кріпленням корпусу та цапфовим типом з’єднання.

Гідроциліндри серії Hyva Heavy Duty (HD) Alpha спеціально розроблені для роботи на підвищених швидкостях і в надзвичайно важких умовах. Конструкція циліндрів HD Alpha має збільшене перекриття, а стопорні та опорні поверхні оптимізовані для забезпечення максимально високої швидкості підйому та опускання — до 50% швидше порівняно зі стандартними моделями.

Характеристики гідроциліндра Hyva FC A191-5-07025-000-K0343-HD-HC (70517581)

• Артикул: 70517581
• Опис: FC A191-5-07025-000-K0343-HD-HC
• Ефективний діаметр: 191 мм
• Кількість штоків: 5
• Загальний хід (включаючи висування): 7025 мм
• Вантажопідйомність: 65–79 тонн
• Максимальний робочий тиск: 250 бар
• Робочий об’єм: 127 л
• Загальний об’єм: 138 л
• Максимальне навантаження циліндра (початок перекидання): 345 кН
• Максимальна витрата з обмежувачем¹: 220 л/хв
• Максимальна витрата без обмежувача¹: 190 л/хв
• Максимальна витрата з обмежувачем¹ при температурі нижче -20°C: 154 л/хв
• Максимальна витрата без обмежувача¹ при температурі нижче -20°C: 133 л/хв
• Час перекидання з обмежувачем¹: 35 с
• Час перекидання без обмежувача¹: 40 с
• Час перекидання з обмежувачем¹ при температурі нижче -20°C: 50 с
• Час перекидання без обмежувача¹ при температурі нижче -20°C: 57 с
• Допустимий час опускання: 28 с
• Вага: 417 кг
• Хромування (HC): є

Цей циліндр є лише підйомним пристроєм. Його не слід використовувати як елемент конструкції і не слід піддавати бічним навантаженням. Перекидальний клапан повинен мати скидання тиску на отворі циліндра, встановлене не вище макс. робочого тиску Перевірте максимальне навантаження на циліндр. Робочий діапазон температур становить від -40°C до +80°C. Максимальна тривалість висування становить 0,5 години (за винятком загартованих ступенів із твердим хромуванням). Циліндр пофарбований у чорний колір (RAL9005) з мінімальною товщиною покриття, що відповідає 480-годинному випробуванню в нейтральному сольовому тумані згідно з ISO 9227. ¹ Обмежувач ходу циліндра Hyva.
