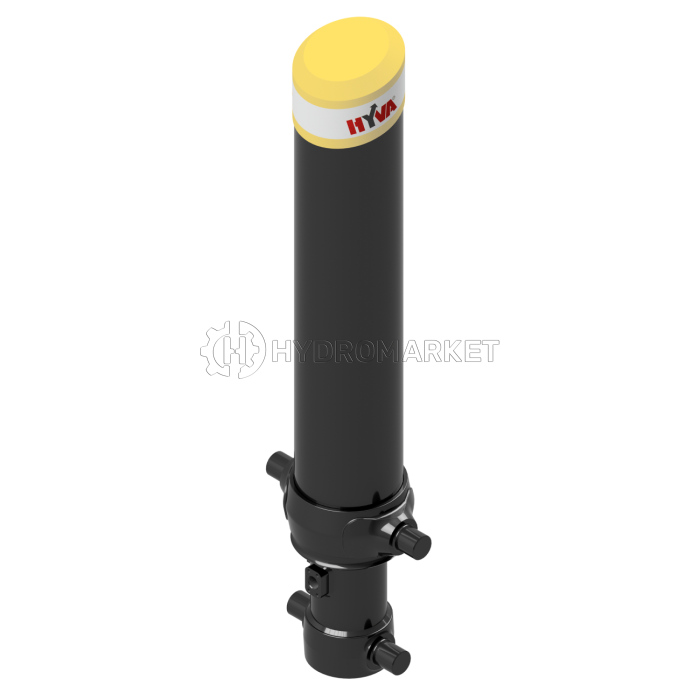

Гідроциліндр FC A191-5-08130-004-K0343-HD-HC фронтальний з кожухом HYVA, 70517701

Фронтальний гідроциліндр Hyva FC A191-5-08130-004-K0343-HD-HC з хромованим покриттям

Цей універсальний гідроциліндр діаметром 191 мм і з 5 штоками призначений для різноманітних застосувань і здатний піднімати вантажі вагою до 79 тонн при загальному ході 8130 мм. Завдяки максимальному робочому тиску 220 бар модель Hyva FC A191-5-08130-004-K0343-HD-HC витримує значні навантаження, що дозволяє встановлювати більш компактні циліндри на вантажівки, економлячи місце та знижуючи загальну вагу конструкції. Циліндр підйому кузова серії Alpha переважно використовується з прямим кріпленням корпусу та цапфовим типом встановлення.

Гідроциліндри серії Hyva Heavy Duty (HD) Alpha розроблені для роботи на високих швидкостях у важких умовах. Завдяки збільшеному перекриттю та спеціально спроектованим стопорним і підйомним поверхням вони забезпечують значно підвищену швидкість опрокидування та опускання кузова — до 50%, що робить їх ідеальним вибором для важкої техніки.

Характеристики гідроциліндра Hyva FC A191-5-08130-004-K0343-HD-HC (70517701)

• Артикул: 70517701
• Опис: FC A191-5-08130-004-K0343-HD-HC
• Ефективний діаметр: 191 мм
• Кількість штоків: 5
• Загальний хід (включно з висуванням): 8130 мм
• Вантажопідйомність: 56–79 тонн
• Максимальний робочий тиск: 220 бар
• Робочий об’єм: 148 л
• Загальний об’єм: 160 л
• Максимальне навантаження циліндра (на початку підйому): 345 кН
• Максимальна витрата з обмежувачем¹: 220 л/хв
• Максимальна витрата без обмежувача¹: 190 л/хв
• Максимальна витрата з обмежувачем¹ при температурі нижче -20°C: 154 л/хв
• Максимальна витрата без обмежувача¹ при температурі нижче -20°C: 133 л/хв
• Час підйому з обмежувачем¹: 40 с
• Час підйому без обмежувача¹: 47 с
• Час підйому з обмежувачем¹ при температурі нижче -20°C: 57 с
• Час підйому без обмежувача¹ при температурі нижче -20°C: 67 с
• Допустимий час опускання: 32 с
• Вага: 468 кг
• Хромування (HC): є

Цей циліндр є лише підйомним пристроєм. Його не слід використовувати як елемент конструкції і не слід піддавати бічним навантаженням. Перекидальний клапан повинен мати скидання тиску на отворі циліндра, встановлене не вище макс. робочого тиску Перевірте максимальне навантаження на циліндр. Робочий діапазон температур становить від -40°C до +80°C. Максимальна тривалість висування становить 0,5 години (за винятком загартованих ступенів із твердим хромуванням). Циліндр пофарбований у чорний колір (RAL9005) з мінімальною товщиною покриття, що відповідає 480-годинному випробуванню в нейтральному сольовому тумані згідно з ISO 9227. ¹ Обмежувач ходу циліндра Hyva.
