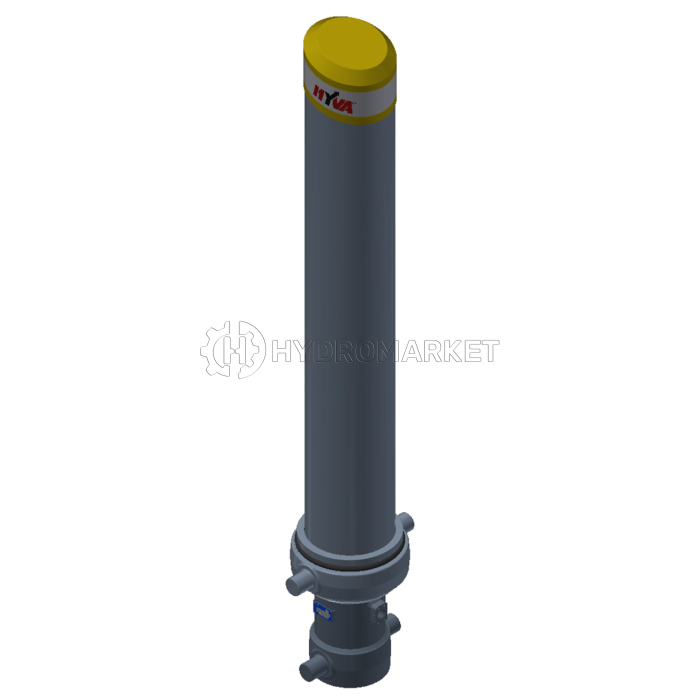

Гідроциліндр FC A191-5-09030-004-K0343-HD-HC фронтальний з кожухом HYVA, 70517991

Фронтальний гідравлічний циліндр Hyva FC A191-5-09030-004-K0343-HD-HC (хромований)

Гідроциліндр Hyva FC A191-5-09030-004-K0343-HD-HC призначений для універсального застосування і оснащений 5 ступенями штока діаметром 191 мм, що дозволяє піднімати вантажі вагою до 57 тонн при загальному ході 9030 мм. Максимальний робочий тиск 170 бар забезпечує роботу з великими навантаженнями, а компактні розміри циліндра допомагають економити місце та знижувати вагу техніки. Модель серії Alpha переважно використовується з прямим з’єднанням корпусу та цапфовим типом кріплення.

Циліндри серії Hyva Heavy Duty (HD) Alpha розроблені для роботи на високих швидкостях у важких умовах. Вони мають збільшене перекриття, а стопорні та підйомні поверхні спроектовані так, щоб забезпечити підвищення швидкості перекидання та опускання кузова до 50% порівняно зі стандартними моделями.

Характеристики гідроциліндра Hyva FC A191-5-09030-004-K0343-HD-HC (70517991)

• Артикул: 70517991
• Опис: FC A191-5-09030-004-K0343-HD-HC
• Ефективний діаметр: 191 мм
• Кількість штоків: 5
• Загальний хід (включно з виносом): 9030 мм
• Вантажопідйомність: 43 – 57 тонн
• Максимальний робочий тиск: 170 бар
• Робочий об’єм: 164 л
• Загальний об’єм: 177 л
• Максимальне навантаження циліндра (початок перекидання): 345 кН
• Максимальний витрата з обмежувачем¹: 220 л/хв
• Максимальний витрата без обмежувача¹: 190 л/хв
• Максимальний витрата з обмежувачем¹ при температурі нижче -20°C: 154 л/хв
• Максимальний витрата без обмежувача¹ при температурі нижче -20°C: 133 л/хв
• Час перекидання з обмежувачем¹: 45 сек
• Час перекидання без обмежувача¹: 52 сек
• Час перекидання з обмежувачем¹ при температурі нижче -20°C: 64 сек
• Час перекидання без обмежувача¹ при температурі нижче -20°C: 74 сек
• Допустимий час опускання: 36 сек
• Вага: 511 кг
• Хромування (HC): є

Цей циліндр є лише підйомним пристроєм. Його не слід використовувати як елемент конструкції і не слід піддавати бічним навантаженням. Перекидальний клапан повинен мати скидання тиску на отворі циліндра, встановлене не вище макс. робочого тиску Перевірте максимальне навантаження на циліндр. Робочий діапазон температур становить від -40°C до +80°C. Максимальна тривалість висування становить 0,5 години (за винятком загартованих ступенів із твердим хромуванням). Циліндр пофарбований у чорний колір (RAL9005) з мінімальною товщиною покриття, що відповідає 480-годинному випробуванню в нейтральному сольовому тумані згідно з ISO 9227. ¹ Обмежувач ходу циліндра Hyva.
