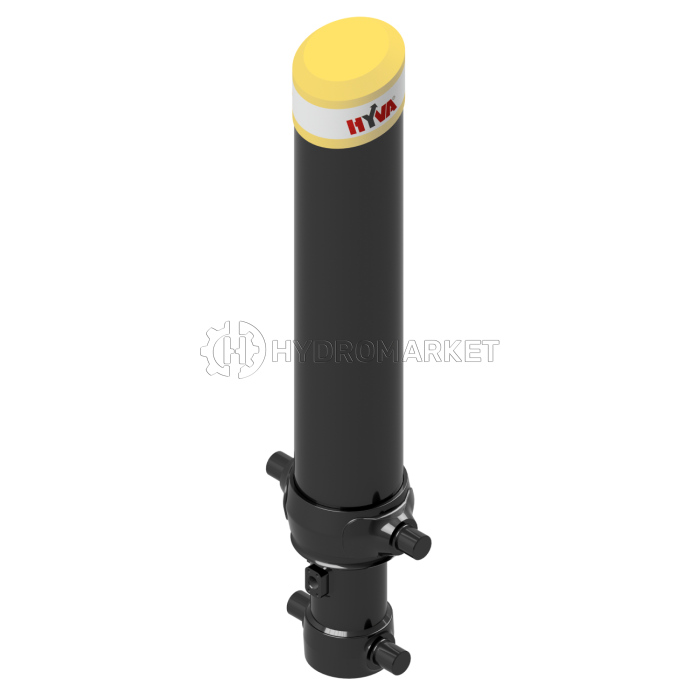

Гідроциліндр FC A214-5-05995-000-K0343-HD-HC фронтальний з кожухом HYVA, 70518491

Фронтальний гідроциліндр Hyva FC A214-5-05995-000-K0343-HD-HC, з хромуванням

Гідравлічний циліндр Hyva FC A214-5-05995-000-K0343-HD-HC серії Alpha призначений для експлуатації в різних сферах та розрахований на роботу з високими навантаженнями. При ефективному діаметрі 214 мм і наявності 5 штоків він забезпечує підйом вантажів масою до 103 тонн та має загальний хід 5995 мм. Максимальний робочий тиск 220 бар дозволяє використовувати більш компактні циліндри без втрати потужності, що сприяє економії простору та зниженню маси конструкції.

Конструкція циліндра з типом кріплення "корпусне пряме з’єднання" та цапфовим варіантом встановлення робить його універсальним і зручним в експлуатації. Завдяки хромуванню штоків підвищується стійкість до зношування та корозії, що значно подовжує термін служби.

Серія Hyva Heavy Duty (HD) Alpha розроблена спеціально для роботи на високих швидкостях та у важких умовах. Циліндри цієї лінійки мають збільшене перекриття, а також удосконалені стопорні та підйомні поверхні, що забезпечує до 50% вищу швидкість підйому та опускання кузова у порівнянні зі стандартними моделями.

Характеристики гідроциліндра Hyva FC A214-5-05995-000-K0343-HD-HC (70518491)

• Артикул: 70518491
• Опис: FC A214-5-05995-000-K0343-HD-HC
• Ефективний діаметр: 214 мм
• Кількість штоків: 5
• Загальний хід (включаючи висунення): 5995 мм
• Вантажопідйомність: 80 – 103 тонн
• Максимальний робочий тиск: 220 бар
• Робочий об’єм: 140 л
• Загальний об’єм: 151 л
• Максимальне навантаження циліндра (початок перекидання): 440 кН
• Максимальна витрата з обмежувачем¹: 220 л/хв
• Максимальна витрата без обмежувача¹: 190 л/хв
• Максимальна витрата з обмежувачем¹ при температурі нижче -20°C: 154 л/хв
• Максимальна витрата без обмежувача¹ при температурі нижче -20°C: 133 л/хв
• Час перекидання з обмежувачем¹: 38 сек
• Час перекидання без обмежувача¹: 44 сек
• Час перекидання з обмежувачем¹ при температурі нижче -20°C: 54 сек
• Час перекидання без обмежувача¹ при температурі нижче -20°C: 63 сек
• Допустимий час опускання: 31 сек
• Вага: 429 кг
• Хромування (HC): є

Цей циліндр є лише підйомним пристроєм. Його не слід використовувати як елемент конструкції і не слід піддавати бічним навантаженням. Перекидальний клапан повинен мати скидання тиску на отворі циліндра, встановлене не вище макс. робочого тиску Перевірте максимальне навантаження на циліндр. Робочий діапазон температур становить від -40°C до +80°C. Максимальна тривалість висування становить 0,5 години (за винятком загартованих ступенів із твердим хромуванням). Циліндр пофарбований у чорний колір (RAL9005) з мінімальною товщиною покриття, що відповідає 480-годинному випробуванню в нейтральному сольовому тумані згідно з ISO 9227. ¹ Обмежувач ходу циліндра Hyva.
