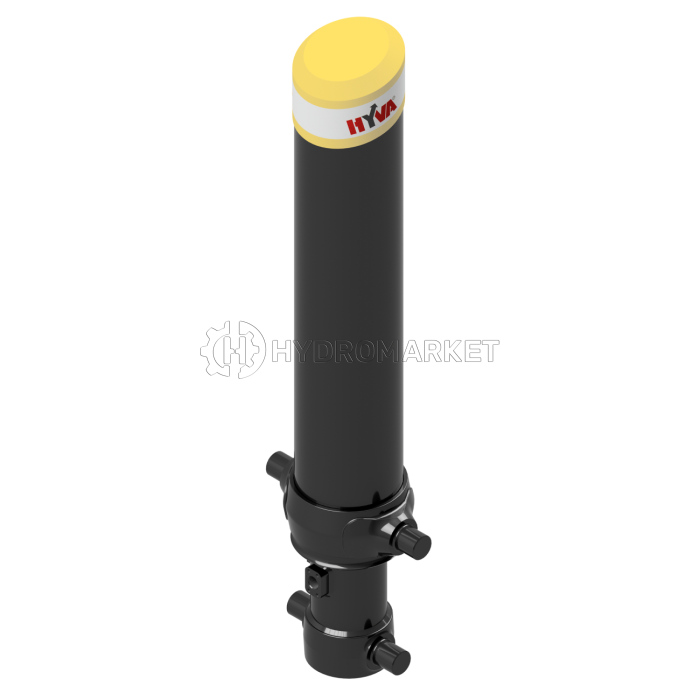

Гідроциліндр FC A214-5-06995-000-K0343-HD-HC фронтальний з кожухом HYVA, 70518581

Фронтальний гідроциліндр Hyva FC A214-5-06995-000-K0343-HD-HC з хромуванням

Даний гідроциліндр діаметром 214 мм з п’ятьма штоками призначений для підйому вантажів вагою до 103 тонн. Його загальний хід становить 6995 мм, а максимальний робочий тиск досягає 220 бар. Завдяки цим параметрам циліндр здатний витримувати значні навантаження, дозволяючи застосовувати більш компактні рішення та зменшувати вагу всієї конструкції. Модель FC A214-5-06995-000-K0343-HD-HC серії Alpha використовується переважно з прямим кріпленням корпусу та цапфовим з’єднанням.

Виконання Hyva Heavy Duty (HD) Alpha розроблене для експлуатації в тяжких умовах та при високих швидкостях роботи. Завдяки збільшеній площі перекриття, а також спеціально спроєктованим стопорним і підйомним поверхням такі циліндри забезпечують прискорення процесів підйому та опускання кузова до 50%, зберігаючи при цьому надійність і довговічність.

Характеристики гідроциліндра Hyva FC A214-5-06995-000-K0343-HD-HC (70518581)

• Артикул: 70518581
• Опис: FC A214-5-06995-000-K0343-HD-HC
• Ефективний діаметр: 214 мм
• Кількість штоків: 5
• Загальний хід (включаючи висування): 6995 мм
• Вантажопідйомність: 79 – 103 тонн
• Максимальний робочий тиск: 220 бар
• Робочий об’єм: 164 л
• Загальний об’єм: 176 л
• Максимальне навантаження циліндра (початок перекидання): 440 кН
• Максимальна витрата з обмежувачем¹: 220 л/хв
• Максимальна витрата без обмежувача¹: 190 л/хв
• Максимальна витрата з обмежувачем¹ при температурі нижче -20°C: 154 л/хв
• Максимальна витрата без обмежувача¹ при температурі нижче -20°C: 133 л/хв
• Час перекидання з обмежувачем¹: 45 сек
• Час перекидання без обмежувача¹: 52 сек
• Час перекидання з обмежувачем¹ при температурі нижче -20°C: 64 сек
• Час перекидання без обмежувача¹ при температурі нижче -20°C: 74 сек
• Допустимий час опускання: 36 сек
• Вага: 477 кг
• Хромування (HC): є

Цей циліндр є лише підйомним пристроєм. Його не слід використовувати як елемент конструкції і не слід піддавати бічним навантаженням. Перекидальний клапан повинен мати скидання тиску на отворі циліндра, встановлене не вище макс. робочого тиску Перевірте максимальне навантаження на циліндр. Робочий діапазон температур становить від -40°C до +80°C. Максимальна тривалість висування становить 0,5 години (за винятком загартованих ступенів із твердим хромуванням). Циліндр пофарбований у чорний колір (RAL9005) з мінімальною товщиною покриття, що відповідає 480-годинному випробуванню в нейтральному сольовому тумані згідно з ISO 9227. ¹ Обмежувач ходу циліндра Hyva.
