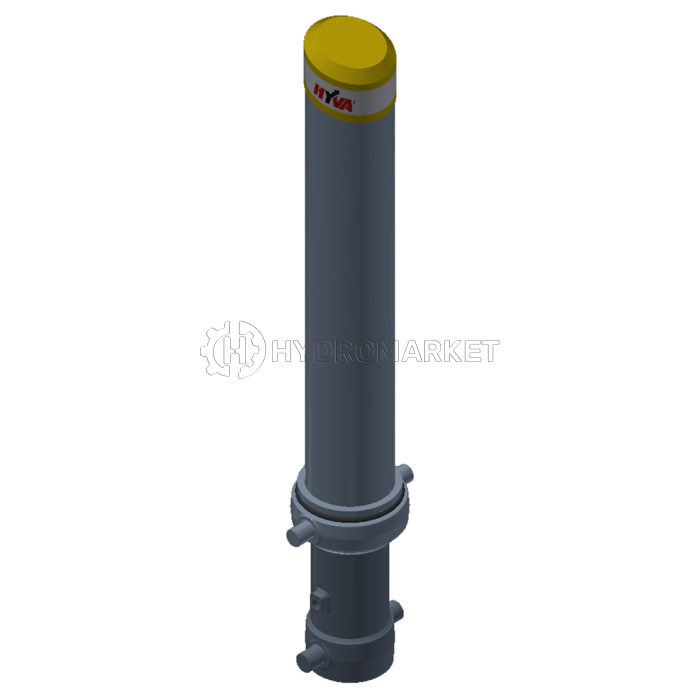

Гідроциліндр FC A214-5-08130-000-K0486 фронтальний з кожухом HYVA, 70528720

Фронтальний гідроциліндр Hyva FC A214-5-08130-000-K0486 (5 штоків, вантажопідйомність до 99 тонн)

Гідравлічний циліндр з діаметром 214 мм та п’ятьма штоками розрахований на підйом важких вантажів вагою до 99 тонн. Його повний хід становить 8130 мм, що робить модель зручною для застосування на самоскидах з високими кузовами. Робочий тиск до 220 бар забезпечує підвищену міцність і стійкість до навантажень, дозволяючи використовувати більш компактні циліндри, зменшуючи вагу конструкції та економлячи місце на шасі.

Модель FC A214-5-08130-000-K0486 із серії Hyva Alpha застосовується переважно з прямим кріпленням корпусу та цапфовим з’єднанням. Серія Alpha відрізняється легкістю та надійністю: зменшена вага прискорює процес розвантаження, а висока міцність конструкції гарантує довговічність навіть в умовах інтенсивної експлуатації. Сегментна конструкція штоків забезпечує надійну роботу у важких режимах. Завдяки мінімальній вазі циліндра з маслом (одні з найлегших на ринку) збільшується корисне навантаження автомобіля, що дозволяє досягти значної економії.

Характеристики гідроциліндра Hyva FC A214-5-08130-000-K0486 (70528720)

• Артикул: 70528720
• Опис: FC A214-5-08130-000-K0486
• Ефективний діаметр: 214 мм
• Кількість штоків: 5
• Загальний хід (включаючи висування): 8130 мм
• Вантажопідйомність: 77 – 99 тонн
• Максимальний робочий тиск: 220 бар
• Робочий об’єм: 191 л
• Загальний об’єм: 204 л
• Максимальне навантаження циліндра (початок перекидання): 440 кН
• Максимальний витрата з обмежувачем¹: 190 л/хв
• Максимальний витрата без обмежувача¹: 170 л/хв
• Максимальний витрата з обмежувачем¹ при температурі нижче -20°C: 133 л/хв
• Максимальний витрата без обмежувача¹ при температурі нижче -20°C: 119 л/хв
• Час перекидання з обмежувачем¹: 60 сек
• Час перекидання без обмежувача¹: 67 сек
• Час перекидання з обмежувачем¹ при температурі нижче -20°C: 86 сек
• Час перекидання без обмежувача¹ при температурі нижче -20°C: 96 сек
• Допустимий час опускання: 60 сек
• Вага: 540 кг
• Хромування (HC): немає

Цей циліндр є лише підйомним пристроєм. Його не слід використовувати як елемент конструкції і не слід піддавати бічним навантаженням. Перекидальний клапан повинен мати скидання тиску на отворі циліндра, встановлене не вище макс. робочого тиску Перевірте максимальне навантаження на циліндр. Робочий діапазон температур становить від -40°C до +80°C. Максимальна тривалість висування становить 0,5 години (за винятком загартованих ступенів із твердим хромуванням). Циліндр пофарбований у чорний колір (RAL9005) з мінімальною товщиною покриття, що відповідає 480-годинному випробуванню в нейтральному сольовому тумані згідно з ISO 9227. ¹ Обмежувач ходу циліндра Hyva.
