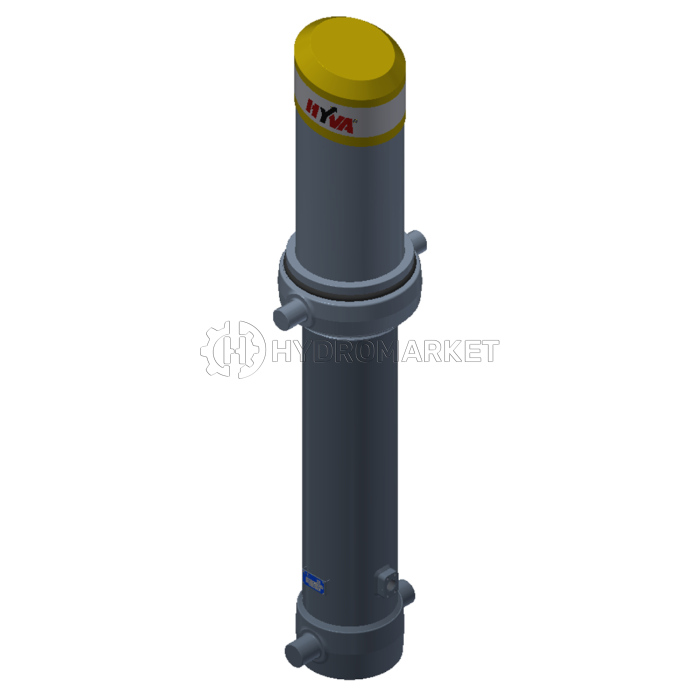

Гідроциліндр FC A214-6-08200-004-K1050 фронтальний з кожухом HYVA, 70528786

Гідравлічний фронтальний циліндр Hyva FC A214-6-08200-004-K1050 (6 штоків, до 76 тонн)

Фронтальний гідроциліндр Hyva Alpha FC A214-6-08200-004-K1050 розроблений для широкого спектра застосувань та роботи в тяжких умовах. З ефективним діаметром 214 мм і шістьма штоками він здатний піднімати вантажі до 76 тонн при загальному ході 8200 мм. Максимальний робочий тиск 220 бар дозволяє справлятися з підвищеними навантаженнями, а компактна конструкція економить простір та зменшує загальну вагу установки. Циліндр найчастіше використовується у системах з прямим кріпленням корпусу та цапфовим з’єднанням.

Серія Hyva Alpha забезпечує максимальну ефективність роботи: зменшена вага конструкції прискорює підйом кузова, висока стійкість гарантує надійну експлуатацію, а сегментна конструкція штоків забезпечує довговічність навіть у найважчих умовах. Невелика вага гідроциліндра у зборі з маслом (одні з найлегших на ринку) дозволяє збільшити корисне навантаження самоскида та суттєво знизити експлуатаційні витрати.

Характеристики гідроциліндра Hyva FC A214-6-08200-004-K1050 (70528786)

• Артикул: 70528786
• Опис: FC A214-6-08200-004-K1050
• Ефективний діаметр: 214 мм
• Кількість штоків: 6
• Загальний хід (включаючи висування): 8200 мм
• Вантажопідйомність: 57–76 тонн
• Максимальний робочий тиск: 220 бар
• Робочий об’єм: 173 л
• Загальний об’єм: 186 л
• Максимальне навантаження циліндра (початок перекидання): 345 кН
• Максимальна витрата з обмежувачем¹: 190 л/хв
• Максимальна витрата без обмежувача¹: 170 л/хв
• Максимальна витрата з обмежувачем¹ при температурі нижче -20°C: 133 л/хв
• Максимальна витрата без обмежувача¹ при температурі нижче -20°C: 119 л/хв
• Час перекидання з обмежувачем¹: 55 с
• Час перекидання без обмежувача¹: 61 с
• Час перекидання з обмежувачем¹ при температурі нижче -20°C: 79 с
• Час перекидання без обмежувача¹ при температурі нижче -20°C: 87 с
• Допустимий час опускання: 55 с
• Вага: 463 кг
• Хромування (HC): немає

Цей циліндр є лише підйомним пристроєм. Його не слід використовувати як елемент конструкції і не слід піддавати бічним навантаженням. Перекидальний клапан повинен мати скидання тиску на отворі циліндра, встановлене не вище макс. робочого тиску Перевірте максимальне навантаження на циліндр. Робочий діапазон температур становить від -40°C до +80°C. Максимальна тривалість висування становить 0,5 години (за винятком загартованих ступенів із твердим хромуванням). Циліндр пофарбований у чорний колір (RAL9005) з мінімальною товщиною покриття, що відповідає 480-годинному випробуванню в нейтральному сольовому тумані згідно з ISO 9227. ¹ Обмежувач ходу циліндра Hyva.
