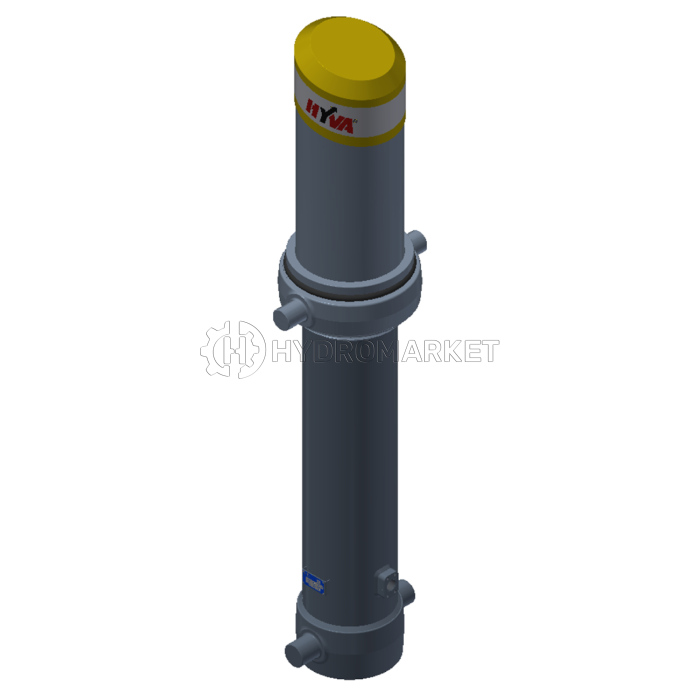

Гідроциліндр FC A214-6-08560-004-K1050 фронтальний з кожухом HYVA, 70528814

Фронтальний гідроциліндр Hyva FC A214-6-08560-004-K1050 (6 штоків, до 68 тонн)

Фронтальний гідроциліндр Hyva Alpha FC A214-6-08560-004-K1050 розроблений для важких умов експлуатації та ідеально підходить для самоскидної техніки великої вантажопідйомності. З ефективним діаметром 214 мм та шістьма штоками він забезпечує підйом кузовів вагою до 68 тонн, при цьому загальний хід становить 8560 мм. Робочий тиск до 190 бар дозволяє надійно справлятися з підвищеними навантаженнями, а компактна конструкція економить простір та зменшує вагу установки. Найчастіше циліндр застосовується у системах з прямим кріпленням корпусу та цапфовим з’єднанням.

Серія Hyva Alpha поєднує у собі низьку вагу, високу швидкість підйому кузова та максимальну стійкість. Сегментна конструкція штоків забезпечує довговічність і надійність навіть при інтенсивній експлуатації. Невелика вага гідроциліндра у зборі з маслом (одні з найлегших на ринку) дозволяє збільшити корисне навантаження самоскида та суттєво знизити експлуатаційні витрати.

Характеристики гідроциліндра Hyva FC A214-6-08560-004-K1050 (70528814)

• Артикул: 70528814
• Опис: FC A214-6-08560-004-K1050
• Ефективний діаметр: 214 мм
• Кількість штоків: 6
• Загальний хід (включаючи висування): 8560 мм
• Вантажопідйомність: 49–68 тонн
• Максимальний робочий тиск: 190 бар
• Робочий об’єм: 181 л
• Загальний об’єм: 194 л
• Максимальне навантаження циліндра (початок перекидання): 345 кН
• Максимальна витрата з обмежувачем¹: 190 л/хв
• Максимальна витрата без обмежувача¹: 170 л/хв
• Максимальна витрата з обмежувачем¹ при температурі нижче -20°C: 133 л/хв
• Максимальна витрата без обмежувача¹ при температурі нижче -20°C: 119 л/хв
• Час перекидання з обмежувачем¹: 57 с
• Час перекидання без обмежувача¹: 64 с
• Час перекидання з обмежувачем¹ при температурі нижче -20°C: 81 с
• Час перекидання без обмежувача¹ при температурі нижче -20°C: 91 с
• Допустимий час опускання: 57 с
• Вага: 478 кг
• Хромування (HC): немає

Цей циліндр є лише підйомним пристроєм. Його не слід використовувати як елемент конструкції і не слід піддавати бічним навантаженням. Перекидальний клапан повинен мати скидання тиску на отворі циліндра, встановлене не вище макс. робочого тиску Перевірте максимальне навантаження на циліндр. Робочий діапазон температур становить від -40°C до +80°C. Максимальна тривалість висування становить 0,5 години (за винятком загартованих ступенів із твердим хромуванням). Циліндр пофарбований у чорний колір (RAL9005) з мінімальною товщиною покриття, що відповідає 480-годинному випробуванню в нейтральному сольовому тумані згідно з ISO 9227. ¹ Обмежувач ходу циліндра Hyva.
