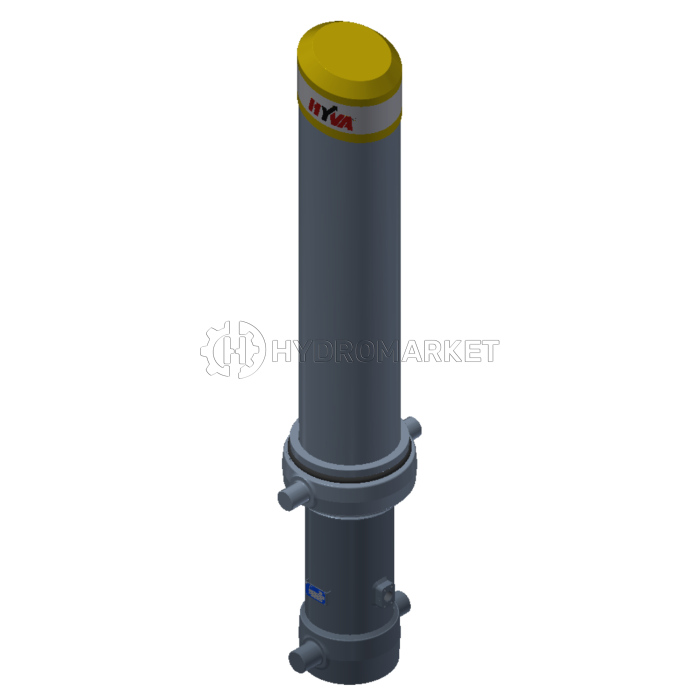

Гідроциліндр FC A214-6-09160-004-K0550-HC фронтальний з кожухом HYVA, 70528883

Фронтальний гідроциліндр Hyva FC A214-6-09160-004-K0550-HC з хромуванням

Цей фронтальний гідравлічний циліндр Hyva з діаметром 214 мм та шістьма штоками призначений для роботи в різних умовах і здатний підіймати вантажі масою до 67 тонн при загальному ході 9160 мм. Завдяки максимальному робочому тиску 190 бар циліндр відрізняється високою вантажопідйомністю та дозволяє використовувати більш компактні моделі на вантажівках, що знижує загальну вагу конструкції та економить простір. Модель FC A214-6-09160-004-K0550-HC з лінійки Alpha найчастіше застосовується з прямим кріпленням корпусу та цапфовим з’єднанням.

Гідроциліндри серії Hyva Alpha розраховані на тиск до 190 бар і забезпечують відмінне поєднання надійності, швидкості підіймання та стійкості під час експлуатації, при цьому маючи меншу масу порівняно з аналогами.

Характеристики гідроциліндра Hyva FC A214-6-09160-004-K0550-HC (70528883)

• Артикул: 70528883
• Опис: FC A214-6-09160-004-K0550-HC
• Ефективний діаметр: 214 мм
• Кількість штоків: 6
• Загальний хід (включаючи висування): 9160 мм
• Вантажопідйомність: 48–67 тонн
• Максимальний робочий тиск: 190 бар
• Робочий об’єм: 193 л
• Загальний об’єм: 208 л
• Максимальне навантаження циліндра (початок перекидання): 345 кН
• Максимальна витрата з клапаном¹: 190 л/хв
• Максимальна витрата без клапана¹: 170 л/хв
• Максимальна витрата з клапаном¹ при температурі нижче -20°C: 133 л/хв
• Максимальна витрата без клапана¹ при температурі нижче -20°C: 119 л/хв
• Час перекидання з клапаном¹: 61 с
• Час перекидання без клапана¹: 68 с
• Час перекидання з клапаном¹ при температурі нижче -20°C: 87 с
• Час перекидання без клапана¹ при температурі нижче -20°C: 97 с
• Допустимий час опускання: 61 с
• Вага: 533 кг
• Хромування (HC): є

Цей циліндр є лише підйомним пристроєм. Його не слід використовувати як елемент конструкції і не слід піддавати бічним навантаженням. Перекидальний клапан повинен мати скидання тиску на отворі циліндра, встановлене не вище макс. робочого тиску Перевірте максимальне навантаження на циліндр. Робочий діапазон температур становить від -40°C до +80°C. Максимальна тривалість висування становить 0,5 години (за винятком загартованих ступенів із твердим хромуванням). Циліндр пофарбований у чорний колір (RAL9005) з мінімальною товщиною покриття, що відповідає 480-годинному випробуванню в нейтральному сольовому тумані згідно з ISO 9227. ¹ Обмежувач ходу циліндра Hyva.
