Гідроциліндр FE A169-5-07130-019-K1774*290-HC фронтальний HYVA з вухом, 70546595

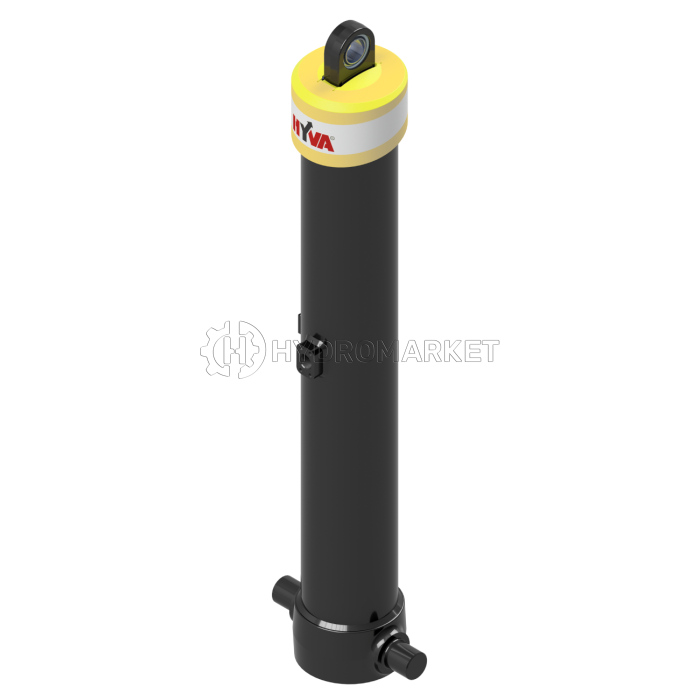

Гідроциліндр Hyva FE A169-5-07130-019-K1774*290-HC (фронтальний з вухом)

Гідроциліндр Hyva FE A169-5-07130-019-K1774*290-HC (артикул 70546595) — це фронтальний гідроциліндр із хромованими штоками, спеціально розроблений для роботи в умовах підвищеної вологості та агресивного середовища. Оснащений п’ятьма штоками, має ефективний діаметр 169 мм і забезпечує підйом вантажів масою від 26 до 37 тонн при робочому тиску до 150 бар. Повний хід циліндра становить 7130 мм, робочий об’єм — 98 літрів, вага — 266 кг. Завдяки хромуванню та високій надійності, дана модель ідеально підходить для самоскидної техніки, що експлуатується в складних умовах і вимагає тривалої та стабільної роботи.

Характеристики гідроциліндра Hyva FE A169-5-07130-019-K1774*290-HC (70546595)

• Артикул: 70546595
• Опис: FE A169-5-07130-019-K1774*290-HC
• Ефективний діаметр: 169 мм
• Кількість штоків: 5
• Повний хід (включаючи висування): 7130 мм
• Вантажопідйомність: 26–37 тонн
• Максимальний робочий тиск: 150 бар
• Робочий об’єм: 98 л
• Загальний об’єм: 106 л
• Максимальне навантаження на циліндр (початок перекидання): 245 кН
• Максимальна витрата з обмежувачем¹: 190 л/хв
• Максимальна витрата без обмежувача¹: 137 л/хв
• Максимальна витрата з обмежувачем¹ при температурі нижче -20°C: 133 л/хв
• Максимальна витрата без обмежувача¹ при температурі нижче -20°C: 96 л/хв
• Час перекидання з обмежувачем¹: 31 с
• Час перекидання без обмежувача¹: 43 с
• Час перекидання з обмежувачем¹ при температурі нижче -20°C: 44 с
• Час перекидання без обмежувача¹ при температурі нижче -20°C: 61 с
• Допустимий час опускання: 31 с
• Вага: 266 кг
• Хромування (HC): так

Цей циліндр є лише підйомним пристроєм. Його не слід використовувати як елемент конструкції і не слід піддавати бічним навантаженням. Перекидальний клапан повинен мати скидання тиску на отворі циліндра, встановлене не вище макс. робочого тиску Перевірте максимальне навантаження на циліндр. Робочий діапазон температур становить від -40°C до +80°C. Максимальна тривалість висування становить 0,5 години (за винятком загартованих ступенів із твердим хромуванням). Циліндр пофарбований у чорний колір (RAL9005) з мінімальною товщиною покриття, що відповідає 480-годинному випробуванню в нейтральному сольовому тумані згідно з ISO 9227. ¹ Обмежувач ходу циліндра Hyva.
