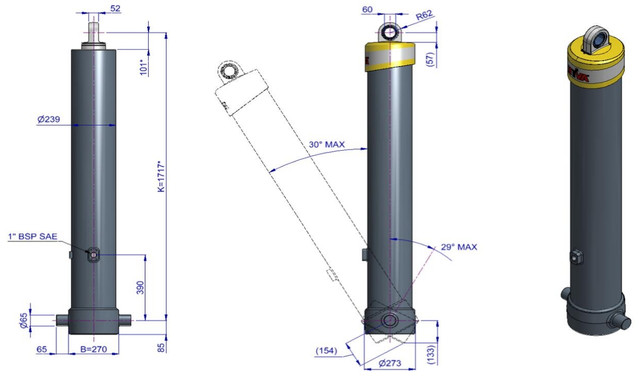

Гідроциліндр FE A214-5-06770-019-K1717 фронтальний Hyva з вухом

Фронтальний гідроциліндр з вухом Hyva FE A214-5-06770-019-K1717 (70147503)

Гідравлічний циліндр Hyva FE A214-5-06770-019-K1717 з вушком (FE) – високопродуктивне обладнання п'ятого покоління серії Alpha. Він оснащений 5-ма штоками і здатний піднімати вантажі масою до 100 тонн на висоту до 6770 мм при робочому тиску 220 бар. Циліндр має ефективний діаметр 214 мм та масу 379 кг. Проходить обов'язкову передпродажну перевірку відповідно до стандарту ISO 9001. Відрізняється легкістю, швидкістю та надійністю.

Характеристики гідроциліндра FE A214-5-06770-019-K1717 (70147503)

• Артикул: 70147503
• Опис: FE A214-5-06770-019-K1717
• Ефективний діаметр: 214 мм
• Кількість штоків: 5
• Загальний хід (включаючи висування): 6770 мм
• Вантажопідйомність: 78-100 тонн
• Максимальний робочий тиск: 220 бар
• Робочий об'єм: 163 л
• Загальний об'єм: 175 л
• Максимальне навантаження циліндра (початок перекидання): 440 кН
• Максимальна витрата з обмежувачем¹: 190 л/хв
• Максимальна витрата без обмежувача¹: 170 л/хв
• Максимальна витрата з обмежувачем¹ за температури нижче -20°C: 133 л/хв
• Максимальна витрата без обмежувача¹ за температури нижче -20°C: 119 л/хв
• Час перекидання з обмежувачем¹: 51 сек
• Час перекидання без обмежувача¹: 58 сек
• Час перекидання з обмежувачем¹ за температури нижче -20°C: 73 сек
• Час перекидання без обмежувача¹ при температурі нижче -20°C: 83 сек
• Припустимий час опускання: 51 сек
• Вага: 379 кг
• Хромування (HC): ні

Цей циліндр є лише підйомним пристроєм і не може використовуватися як елемент конструкції або піддаватися бічному навантаженню. Бічні навантаження та/або погане вирівнювання можуть призвести до протікання балона. Тому Hyva рекомендує використовувати підставку, навіть у тих випадках, коли циліндр нахиляється тільки назад або вбік. Циліндр пофарбований у чорний колір RAL9005. Відповідні гідравлічні оливи див. у специфікації OIL-0011. Детальнішу інформацію про доступні кронштейни та люльки див. у специфікації 015BRA07. Детальні розрахунки можна зробити за допомогою програми HYVA Tipper. Зусилля циліндра на першому ступені (за даними програми HYVA Tipper) не повинно перевищувати максимально допустиме (див. специфікації вище).
