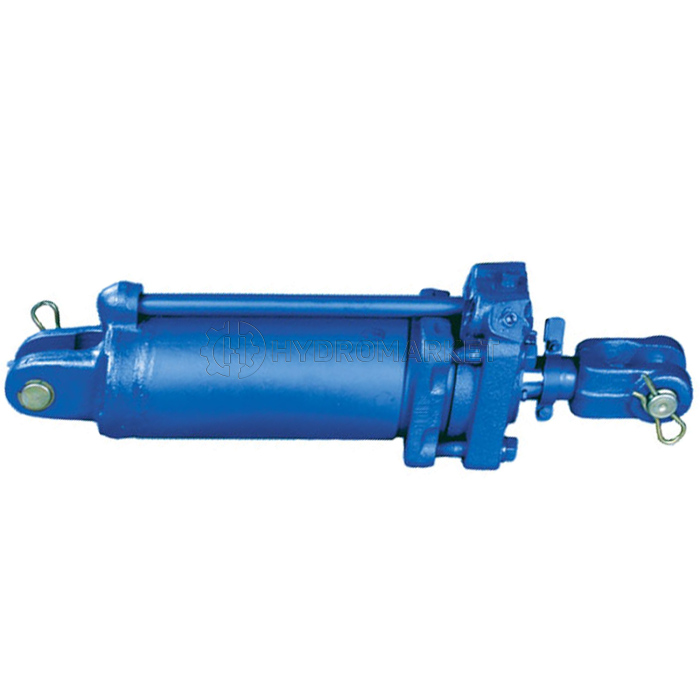

Гідроциліндр МС 63/30х320-3.11(605)

Гідроциліндр МС 63/30х320-3.11 (605) Гідросила

Опис:

Всі гідромеханізми поступальної дії містять циліндричний корпус, поршень, шток, передню та задню кришки, статичні та динамічні ущільнення поршня та штока, пристрої кріплення.

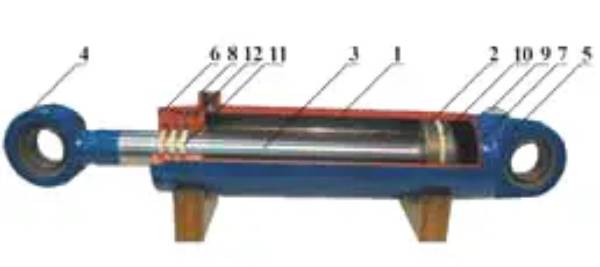

1 - корпус; 2 – поршень; 3 – шток; 4 - вушко штока; 5 - вуха корпусу; 6 – передня кришка; 7 – задня кришка; 8 – порт штокової порожнини; 9 - порт поршневої порожнини; 10 - динамічні ущільнення поршня; 11 – динамічні ущільнення штока; 12 - статичні ущільнення.

Характеристика:

• Діаметр штока, мм 30
• Хід поршня, мм 320
• Міжцентрова відстань, мм 605
• Конструктивне виконання гідроциліндра - вуха з шарнірним підшипником на корпусі та штоку
• Діаметр циліндра, мм 63
• Виконання за номінальним тиском, МПа 16
• Конструктивне виконання бонок та штуцерів - штуцер із зовнішнім різьбленням

Взаємозамінність: Ц 63.32.320.01                                                                                                           Призначений для гідросистем тракторів та сільгоспмашин.
